SiP封装技术及应用市场详解及 SIP封装清洗介绍

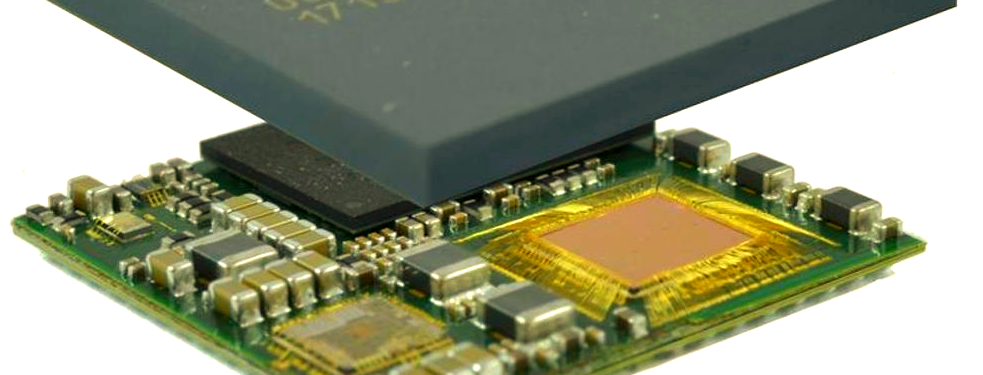

一、SiP(系统级封装)主要技术实现方式

SiP作为先进封装技术，主要通过以下方式实现：

1. 倒装芯片(Flip-Chip)技术

• 芯片倒置焊接至基板，提升密度与散热效率

• 减少引脚数量，提高信号传输效率，降低厚度

• 适用于高性能、高密度集成需求

2. 电气凸块(Bump Technology)

• 通过微凸点连接芯片与基板

• 降低寄生效应，提高信号完整性

• 适用于高频信号传输场景

3. 3D堆叠封装

• 芯片垂直堆叠，实现超薄化设计

• 体积可缩减30%-50%，重量减轻35%

• 例如：苹果Watch采用SiP整合传感器与蓝牙模块

4. 异构集成技术

• 混合集成传感器、射频等不同工艺芯片

• 支持CMOS+GaAs芯片组合等异构集成

• 适用于多模通信、多功能集成场景

5. 高密度基板(HDI PCB)技术

• 承载多芯片互连，支持微米级布线

• 提高集成度，降低信号干扰

• 适用于高密度、高性能系统

6. 晶圆级封装(WLP)

• 在晶圆级别实现多芯片互连

• 适合大规模生产，提高封装效率

• 适用于消费电子批量生产场景

7. 垂直堆叠封装

• 芯片垂直排列在衬底基板上

• 通过硅通孔(TSV)实现芯片间三维互连

• 适用于高集成度、小尺寸需求场景

8. 水平平铺封装

• 芯片水平排列在基板上

• 适合集成度要求相对较低的场景

• 与垂直堆叠封装形成互补

二、SiP核心应用市场

核心应用市场与趋势

• 消费电子是最大市场，智能手机 对小型化和功能集成的需求最迫切（如射频前端、传感器、应用处理器模组）。

• 高性能计算与AI是增长最快的市场之一，2.5D/3D封装（如CoWoS、HBM）是实现算力突破的关键。

• 汽车电子（特别是智能驾驶）要求高可靠性，SiP用于集成雷达、激光雷达、域控制器等复杂系统。

• 物联网与可穿戴设备依赖其小型化、低功耗特性，以集成多种功能于微型设备中。

根据知识库信息，SiP系统级封装的核心应用市场如下：

1. 消费电子领域（占比约90%）

• 智能手机：集成AP处理器+内存+射频模块（如苹果A系列SiP模组）

• 可穿戴设备：苹果AirPods和Apple Watch采用SiP实现小型化与多功能集成

• 便携式设备：TWS耳机、智能手表等

2. 汽车电子领域

• ADAS系统：用于高级驾驶辅助系统

• 车载娱乐系统：集成MCU+导航芯片

• 车载雷达：集成射频芯片与信号处理单元

• 市场规模年增速超15%

3. 通信与物联网领域

• 5G基站：射频前端模块采用SiP提升能效比

• 射频前端模块：集成射频滤波器、功率放大器

• 多协议通信模块：LoRa+BLE单封装集成

• 降低功耗，提高通信效率

4. 医疗与工业领域

• 便携式医疗设备：整合生物传感器与低功耗处理器

• 工业控制器：实现复杂功能集成

• 工业物联网：小型化、高可靠性设备

三、SiP市场发展趋势

• 市场规模：2023年全球SiP行业市场规模为241.5亿美元，占全球先进封装的55.01%；预计2024年达270亿美元

• 中国发展：2023年中国SiP行业市场规模为371.2亿元，预计2024年增长至450亿元

• 技术演进：从传统单/双面的FC、WB或hybrid封装，向2.5D/3D封装和模组化解决方案转变

• 竞争格局：国际龙头（如日月光、台积电）主导市场，国内企业（长电科技、环旭电子等）加速追赶

四、SiP与SoC对比优势

结论

SiP(系统级封装)作为现代先进封装技术，已从传统的"单列直插式封装"(SIP)概念中发展成为系统级封装(SiP)，通过多种技术实现方式（倒装芯片、3D堆叠、异构集成等）满足不同应用场景需求。其核心应用市场集中在消费电子、汽车电子、通信与物联网等领域，随着5G、AIoT、汽车电子等新兴领域的发展，SiP市场将持续快速增长。

SiP(系统级封装)清洗- 锡膏助焊剂清洗剂介绍：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。

致力于为SMT电子表面贴装清洗、功率电子器件清洗及先进封装清洗提供高品质、高技术、高价值的产品和服务。 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新技术、专精特新企业，具有二十多年的水基清洗工艺解决方案服务经验，掌握电子制程环保水基清洗核心技术。水基技术产品覆盖从半导体芯片封测到 PCBA 组件终端的清洗应用。是IPC-CH-65B CN《清洗指导》标准的单位。 全系列产品均为自主研发，具有深厚的技术开发能力，拥有五十多项知识产权、专利，是国内为数不多拥有完整的电子制程清洗产品链的公司。 致力成为芯片、电子精密清洗剂的领先者。以国内自有品牌，以完善的服务体系，高效的经营管理机制、雄厚的技术研发实力和产品价格优势，为国内企业、机构提供更好的技术服务和更优质的产品。 的定位不仅是精湛技术产品的提供商，另外更具价值的是能为客户提供可行的材料、工艺、设备综合解决方案，为客户解决各类高端精密电子、芯片封装制程清洗中的难题，理顺工艺，提高良率，成为客户可靠的帮手。

凭借精湛的产品技术水平受邀成为国际电子工业连接协会技术组主席单位，编写全球首部中文版《清洗指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC标准是全球电子行业优先选用标准，是集成电路材料产业技术创新联盟会员成员。

主营产品包括：集成电路与先进封装清洗材料、电子焊接助焊剂、电子环保清洗设备、电子辅料等。

半导体技术应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前清洗；晶圆级封装；高密度SIP焊后清洗；功率电子清洗。
