FPC在新能源汽车产业中的应用及市场情况综合详细分析

一、FPC在新能源汽车中的核心应用

核心趋势：FPC正从单一连接部件，发展为集成结构件、铜铝排等的 “电池连接系统（CCS）”模组，进一步提升了电池包的能量密度和集成度

1. 电池管理系统(BMS)的关键组件

FPC(柔性印刷电路板)已成为新能源汽车电池管理系统的核心部件，主要用于监控电池电芯的电压和温度，实现数据采集和传输并自带过流保护功能。一辆高端新能源汽车的电池管理系统需要30-40片FPC，整车FPC用量超过100片，远超传统燃油车。

2. 替代传统线束的革命性应用

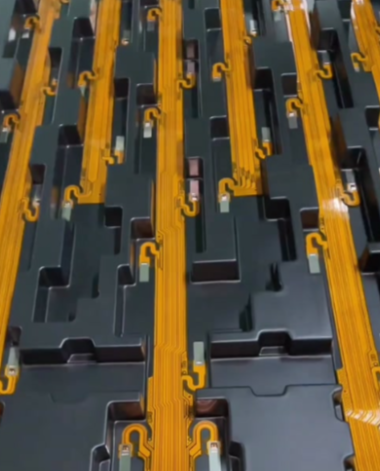

传统铜线线束方案存在布线凌乱、挤占电池包空间、依赖人工装配等问题。FPC凭借其独特优势正在快速替代传统线束：

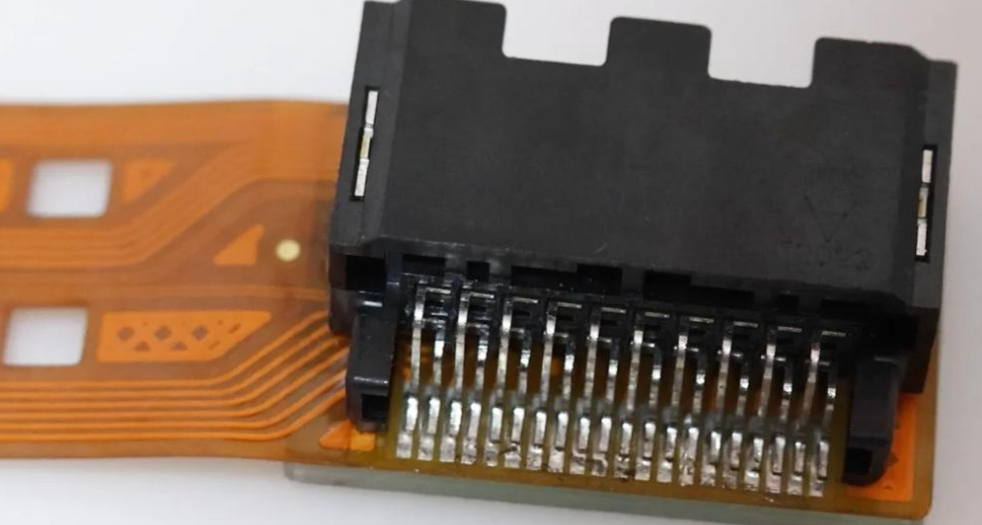

• 高度集成：自嵌入式Fuse、连接器、片式NTC、铝/镍端子

• 超薄厚度：线路区仅0.34mm，NTC处2mm

• 超柔软度：可实现90°、180°弯折组装

• 轻量化：整车使用可比线束方案减重约1kg

• 自动化组装：适合规模化大批量生产

3. 实际应用案例

• 特斯拉Model Y：通过FPC技术将车门线束从25根电缆精简至8根，总长度从1.5公里缩减至100米，重量减轻80%

• 比亚迪仰望U8：电池组连接点减少80%，故障率仅0.1%

• 宁德时代和比亚迪：在CTP设计中采用带母线的FPC技术，体积利用率提升15%，能量密度突破200瓦时/公斤

• 蔚来ET9：4D成像雷达采用FPC技术，信号延迟降低30%，误报率降至每小时0.01次

4. 多元化应用场景

除BMS外，FPC还广泛应用于：

• 车载显示屏与娱乐信息系统

• 摄像头模组与自动驾驶传感器

• LED车灯与智能照明系统

• 车门控制系统与座舱电子

• HMI触控接口等

二、市场规模与增长趋势

1. 全球市场规模

• 2024年全球新能源汽车用FPC市场规模约15.13亿美元

• 预计2031年将达到25.48亿美元，2025-2031年CAGR为7.2%

• 动力电池用FPC市场预计2025年将突破100亿元，年复合增长率超40%

• 预计2030年全球FPC市场规模将突破240亿元，其中储能系统将占33%份额

2. 渗透率与增长动力

• 汽车BMS软板方案渗透率从2021年的14%预计上升至2025年的70%

• 预计2030年全球新能源汽车FPC市场空间将达140-240亿元

• 预计到2028年，车用PCB需求量将较2022年增加50%，HDI及FPC类产品增长最为显著

3. 区域市场格局

• 亚太地区：尤其是中国，已成为全球最大的新能源汽车市场，具备极大增长潜力

• 欧洲市场：快速崛起，电动汽车普及率不断提升

• 北美市场：由于本土企业积极布局和技术创新，保持稳定增长

三、产业链与主要参与者

1. 产业链结构

• 上游：原材料供应商(聚酰亚胺薄膜、锂、电池电解液等)；FCCL(柔性覆铜板)是关键基材，成本占比达40%-50%

• 中游：FPC制造商，负责产品设计与制造

• 下游：电池制造商(宁德时代、LG化学等)、汽车制造商(特斯拉、比亚迪等)及各类应用系统

2. 主要市场参与者

• 电池制造商：宁德时代、LG化学等凭借技术优势和生产能力成为市场核心

• 汽车制造商：特斯拉、比亚迪等通过创新与转型推动FPC市场竞争力

• FPC制造商：

• 奕东电子：动力电池管理系统FPC/CCS全球市占率达26%

• 东山精密：汽车FPC业务占比较大，通过特斯拉认证

• 鹏鼎控股：在手机、服务器及通讯领域产能与交付面临较大压力

• 弘信电子：小米机器人FPC主要供应商

• 鑫爱特电子：专注于FPC技术与机器人触觉感知的跨界融合

四、技术发展趋势

1. 材料创新

• 无胶基材逐渐普及，具有更薄、更好尺寸稳定性、更高耐热性和耐弯折性

• LCP(液晶聚合物)等高频材料在5G天线模组中得到更广泛应用

• 石墨烯、PVP等新材料提升导电性与自修复能力

• 银镀铝纳米线等新型材料(导电性达铜的95%)进一步减轻重量

2. 工艺创新

• 卷对卷(R2R)工艺与IATF 16949质量体系提升纳米级蚀刻精度

• 动态弯折寿命提升至20万次

• 激光切割精度突破微米级

• AI质检系统实时生成三维质量图谱

• 真空压合工艺将良品率提升至99.8%

3. 智能化与集成化

• 在FPC上直接集成边缘计算单元，实现触觉信号本地处理

• 无线电池管理系统(BMS)可将低压线路减少30%

• FPC从"电路连接"向"触觉感知"跨越，为机器人电子皮肤提供基底

五、市场挑战与机遇

1. 主要挑战

• 技术壁垒较高，尤其在关键材料和电池管理系统方面

• 市场需求不确定性

• 法规政策变化与环境保护要求提高

• 国际贸易摩擦影响供应链稳定性

• 高初始投资需求

• 需提高高温和振动下的耐久性

• 聚酰亚胺材料可回收性低(＜30%)

2. 发展机遇

• 政府政策支持(中国将柔性多层PCB列为"新一代信息技术产业"鼓励类项目)

• 技术进步与消费者对环保出行需求增加

• 企业间合作与并购频繁，获取技术优势和市场份额

• 新兴技术不断涌现，提升FPC产品性能和安全性

• 产业链协同生态建设，推动传感器-FPC接口标准化

六、价格趋势与市场动态

• 2026年FPC价格已上涨三次，依然供不应求

• 高端FPC产品价格持续回暖，部分规格涨幅达20%以上

• 普通FPC价格相对稳定，高端产品因技术壁垒高，价格有望保持稳步上行

• 从2020年到2024年，FPC单价下降了47%，规模化应用降低成本

七、未来展望

随着汽车电动化、智能化、轻量化趋势加速，FPC正从替代性组件转型为架构定义技术，成为实现汽车"电子集中+结构分布""轻量化+高可靠性"设计的核心支撑技术。FPC将在未来智能汽车架构中扮演愈发重要的角色，从简单的连接件进化成为智能设备的"神经织网"，支撑起全球高端制造的"隐形骨架"。

在"碳中和"浪潮推动下，FPC企业正将材料研发能力横向拓展至新能源赛道，推动整个产业链向更高水平发展，为新能源汽车产业的可持续发展提供关键技术支持。

汽车电子FPC软板清洗- 锡膏助焊剂清洗剂介绍：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。
