微系统器件（如AI/HPC芯片、传感器、射频模块等）的先进封装架构正从传统的“芯片保护与连接”角色，演变为“系统整合与性能提升”的核心。其演变趋势可概括为以下几个方向。

🔍 演变驱动因素

• 摩尔定律放缓：晶体管微缩收益递减，封装成为提升系统性能的关键。

• 异构计算需求：AI、HPC、5G等应用需集成不同工艺、功能的芯片。

• 小型化与多功能：穿戴设备、物联网等要求封装在更小空间内实现更多功能。

• 带宽与能效要求：数据量爆发推动高密度互连、低延迟、低功耗封装方案。

📈 架构演变趋势

1. 互连节距持续微缩

• 轨迹：从1970年代毫米级引线键合，到百微米、十微米，再到三维微米/纳米时代。

• 意义：接口密度跨越式提升，为Chiplet封装奠定基础。

2. 从同质集成到异质集成 & Chiplet

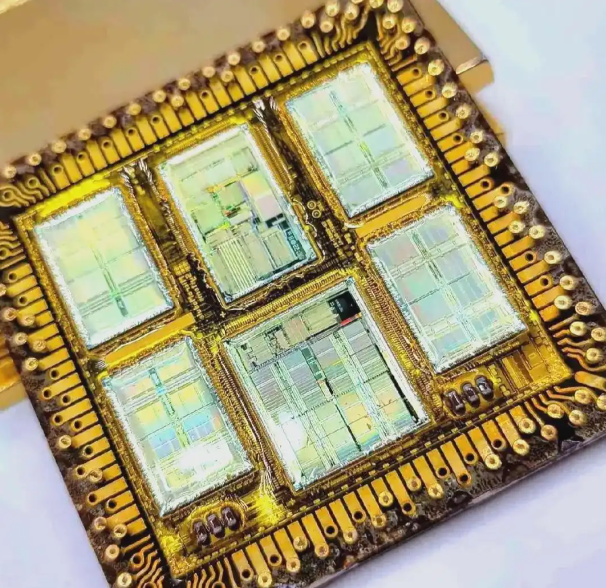

• 异质集成：将逻辑、存储、射频、电源管理等不同工艺/功能的模块集成于同一封装。

• Chiplet架构：通过模块化设计，将大芯片拆分为多个小芯片（芯粒），再通过先进封装整合，提升良率、降低成本、加快迭代。

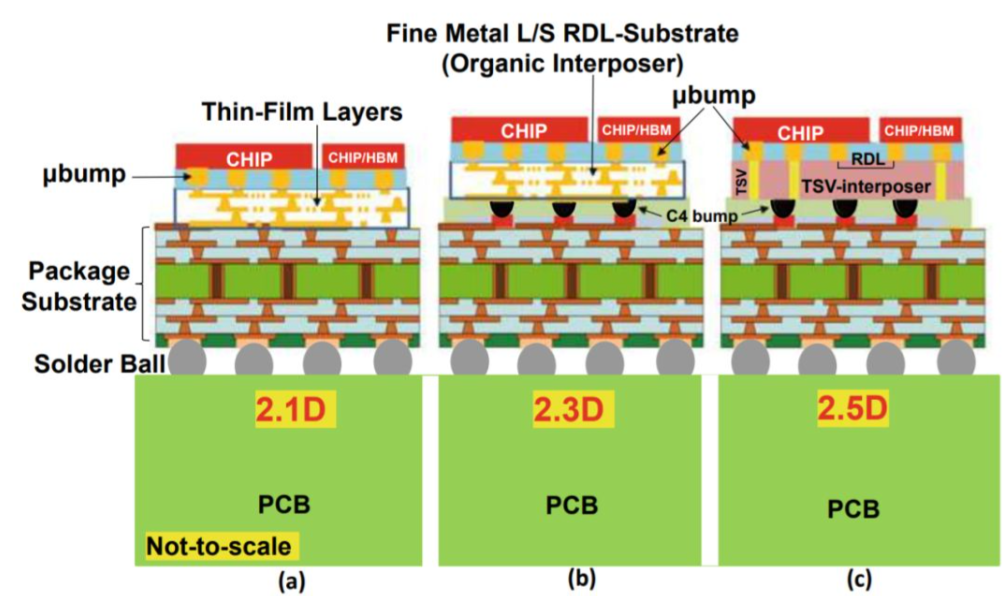

3. 2.5D/3D封装成为高密度集成关键

微系统器件先进封装架构的演变趋势综合分析

一、封装技术的层次演进

微系统封装技术已从传统的"0-3级"封装发展为更精细化的系统级架构。根据封装技术的层次演变：

• 0级封装：晶圆切割成独立芯片（Die），涉及划片工艺和表面清洁

• 1级封装（芯片级封装）：包括装片、键合、塑封等，形成TSOP、BGA等标准封装体

• 2级封装（模块集成）：将封装后的芯片安装在PCB或陶瓷基板上，构建功能模块

• 3级封装（系统集成）：将多个模块集成到主板，完成整机系统组装

•


微系统封装已从单纯的保护功能发展为系统级集成的核心，通过SIP（系统级封装）技术将多个芯片和无源元件集成在一个封装体内，实现更高集成度和更复杂功能。

二、先进封装技术的主要类型

1. 三维集成技术

• TSV（硅通孔）技术：实现芯片垂直堆叠，突破摩尔定律限制

• Fan-Out工艺：实现芯片的扇出封装，提升I/O密度

• 3D封装：通过堆叠多个芯片或功能模块，实现更高集成度

2. 高级互连技术

• 倒装芯片封装（Flip Chip）：缩短信号传输路径，提高信号传输速度和稳定性

• EMIB（Embedded Multi-die Interconnect Bridge）：2.5D封装技术，实现多芯片互联

• CoWoS：台积电的先进封装技术，高带宽特性主导HPC芯片封装

3. 新型基板技术

• 玻璃基板封装（GCP）：沃格光电开发的玻璃电路板技术，具有成本低、表面平整度高、尺寸稳定性强等优势

• 面板级封装（Panel-Level）：Rapidus在2025年SEMICON Japan展会上展示的采用600×600毫米玻璃基板的面板级封装

三、先进封装技术的六大演变趋势

1. 三维集成与异质集成

• 通过TSV和Fan-Out工艺实现芯片垂直堆叠，突破摩尔定律限制

• 异质集成打破材料、工艺和功能界限，将不同材料、工艺和功能的芯片集成在一起

• 典型案例：HBM存储器、Chiplet设计、3D IC

2. 高速信号传输

• 5G和AI芯片推动倒装焊、玻璃基板等技术的应用

• 信号传输速率突破20Gbps，满足高速数据处理需求

• 共封装光器件（CPO）技术正成为重要发展方向，通过将光纤集成到芯片封装中提升GPU集群性能

3. 热管理革新

• 开发高热导率材料（如石墨烯复合材料）和液冷封装结构

• 应对3D封装带来的热密度提升，解决散热难题

• 为高功率AI芯片提供可靠的热管理方案

4. 微型化与异构集成

• WLCSP（晶圆级封装）和SiP技术将封装尺寸缩小至芯片级别

• 应用于可穿戴设备、物联网传感器等小型化设备

• 异构集成实现不同工艺节点、不同功能芯片的高效集成

5. 极端环境可靠性

• 针对航空航天、汽车电子等场景，开发耐高温（>200℃）、抗辐射的陶瓷封装和金属封装

• 为高可靠性应用提供保障，如汽车电子、军工设备

6. 成本与工艺平衡

• 通过Panel-Level封装提升生产效率

• 采用铜柱凸点替代金线键合降低材料成本

• 混合键合技术逐步从小众应用转向大规模生产

四、行业现状与未来展望

1. 市场规模与格局

• 2021年全球封装市场规模约777亿美元，2025年有望达到850亿美元

• 2021年全球先进封装市场占比达45%，年营业收入约350亿美元

• 市场集中度明显，前十大厂商市场份额约80%

2. 技术路线图

• 2025-2026年：玻璃基板封装技术加速产业化，从有机基板向玻璃基板转型

• 2026-2027年：玻璃基板凭借更优异的平整度和热稳定性，适用于AI芯片需求

• 2027-2030年：混合键合技术大规模应用，Intel Foveros Direct技术量产，单设备可集成1万亿晶体管

3. 重要技术突破

• 中科芯：研制出国内首款1500Pin/2000Pin气密性陶瓷封装电路

• 中微公司：发布CCP刻蚀及TSV深硅通孔设备

• 沃格光电：开发全球领先的玻璃电路板（GCP）全制程工艺

• Rapidus：2025年展示采用600×600毫米玻璃基板的面板级封装原型，计划2028年前投入大规模生产

五、结论

微系统器件先进封装架构正从传统的"封装保护"向"系统集成"转变，其演变趋势呈现出以下特点：

1. 从二维向三维演进：通过TSV、Fan-Out等技术实现芯片垂直堆叠，突破摩尔定律限制

2. 从同质向异质融合：打破材料、工艺和功能界限，实现多材料、多工艺集成

3. 从成本导向向性能导向转变：为AI、5G等高性能应用提供高带宽、低延迟的封装解决方案

4. 从单一技术向系统化技术发展：封装技术与材料、工艺、设备协同发展

随着AI、5G、物联网等应用的快速发展，先进封装技术将成为半导体产业发展的关键驱动力，预计未来十年将持续突破，推动微系统器件向更高集成度、更小尺寸、更优性能方向发展。玻璃基板封装技术的兴起，以及CPO等新型封装技术的应用，将为微系统封装带来新的变革机遇。

微系统器件封装清洗剂- 锡膏助焊剂清洗剂介绍：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。
