半导体芯片与封装技术详解及 半导体芯片清洗剂介绍

关于半导体芯片类型和封装技术的详细介绍。这两个领域是半导体产业的核心，并且都在飞速发展中。

第一部分：半导体芯片类型

芯片类型通常根据其功能和集成规模来划分。以下是主要的分类：

1. 按功能划分

这是最直观的分类方式，根据芯片在电子系统中扮演的角色来区分。

• 微处理器

• CPU：中央处理器，用于通用计算，是PC、服务器的核心。

• GPU：图形处理器，最初为图形渲染设计，现在广泛应用于AI、高性能计算。

• APU/SoC：将CPU、GPU、内存控制器等集成在一起的处理器，常见于手机、平板。

• 描述：计算机系统的“大脑”，负责执行指令和处理数据。

• 例子：

• 存储器

• DRAM：动态随机存取存储器，需要定时刷新，用作系统主内存（如电脑内存条）。

• NAND Flash：非易失性存储器，断电后数据不丢失，用于SSD、U盘、手机存储。

• NOR Flash：非易失性存储器，允许字节级随机访问，常用于存储固件代码。

• 描述：用于存储数据和程序。

• 例子：

• 逻辑芯片

• 描述：处理数字信号，执行特定的逻辑运算和控制功能。

• 例子：各种专用集成电路、门电路等，是数字系统的基础。

• 模拟芯片

• 电源管理芯片：负责设备的供电、电池充电和电量管理。

• 数据转换器：如ADC和DAC，实现模拟信号与数字信号的相互转换。

• 射频芯片：用于处理无线信号，如手机中的4G/5G信号。

• 描述：处理连续变化的模拟信号，如声音、温度、光线等。

• 例子：

• 微控制器

• 描述：一个集成了CPU、内存和I/O接口的微型计算机系统，用于嵌入式控制和自动化。

• 例子：汽车电子、智能家电、工业机器中的控制核心。

• 传感器

• 描述：将物理世界的信息（如光、运动、压力、温度）转换为电信号。

• 例子：CMOS图像传感器、MEMS加速度计、指纹传感器。

• 功率器件

• 描述：专门用于处理和高效率转换电能的半导体器件。

• 例子：MOSFET、IGBT，广泛应用于电源、电动汽车、工业控制。

2. 按集成规模划分

这反映了芯片上晶体管数量的多少和电路的复杂程度。

• 小规模集成电路

• 中规模集成电路

• 大规模集成电路

• 超大规模集成电路 - 现代绝大多数芯片都属于此类。

• 特大规模集成电路

• 巨大规模集成电路

3. 按设计理念/定制化程度划分

• 通用芯片：如CPU、GPU，设计用于处理各种任务。

• 专用集成电路：为特定应用量身定制，性能高、功耗低，但设计成本高、周期长。

• 片上系统：将整个系统的主要功能集成到单一芯片上，是当前移动设备和物联网设备的主流。

• 可编程逻辑器件 / FPGA：硬件功能可以在制造后通过编程来定义，非常灵活，适用于原型设计和特定加速。

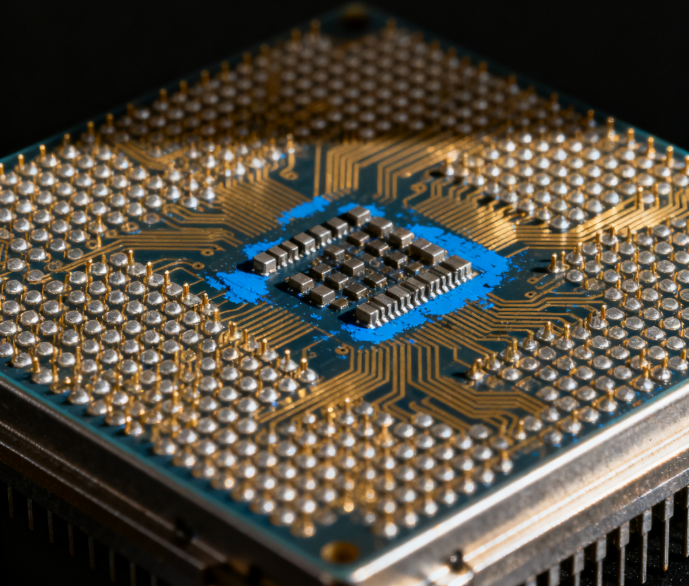

第二部分：半导体封装技术类型

封装是为芯片提供保护、供电、散热、信号互连并与外部电路板连接的技术。封装技术直接影响着芯片的性能、功耗、可靠性和成本。

封装技术种类极其繁多，可以从结构、集成度和终端形态等多个维度进行分类。

1. 传统封装技术

这类技术成熟、成本低，广泛应用于对性能要求不极高的领域。

• DIP

• 描述：双列直插式封装，引脚从封装两侧引出，可插入插座或焊接。

• 特点：体积大，引脚数少，适用于早期微处理器和简单IC。

• SOP / SOIC

• 描述：小外形封装，是DIP的表面贴装版本。

• 特点：体积小，适合自动化生产，是目前应用最广泛的封装形式之一。

• QFP / LQFP

• 描述：四侧引脚扁平封装，引脚从四个侧面引出。

• 特点：引脚数比SOP多，常用于微控制器等。

• QFN / DFN

• 描述：四侧无引脚扁平封装，底部有裸露的焊盘与PCB连接。

• 特点：体积小、热性能好、电感低，广泛应用于空间受限的便携设备。

• BGA

• 描述：球栅阵列封装，以封装底部的焊球阵列代替引脚。

• 特点：引脚数大大增加，解决了QFP引脚间距过细的问题。是目前高性能芯片（如CPU、GPU、高端FPGA）的主流封装形式。

• 衍生：eWLB 等。

2. 先进封装技术

随着摩尔定律放缓，通过缩小晶体管尺寸来提升性能变得愈发困难和昂贵。“超越摩尔” 的路线变得重要，即通过先进封装技术，将多个芯片在系统级别进行集成，以继续提升整体性能、降低功耗、缩小尺寸。

• WLP

• 描述：直接在晶圆上进行大部分或全部的封装制程，完成后再切割成单个芯片。

• 特点：封装尺寸小，电性能好，主要用于传感器、电源管理IC和射频芯片。

• 类型：扇入型，扇出型。

• Fan-Out WLP

• 描述：扇出型晶圆级封装，是WLP的进阶。它允许I/O触点“扇出”到芯片裸片物理尺寸之外的区域。

• 特点：可以在不增加封装尺寸的情况下增加I/O数量，实现更高密度的互连。苹果A系列处理器是典型应用。

• 2.5D 封装

• 描述：将多个芯片并排放置在一种称为硅中介层 的基板上。中介层内部有高密度的硅通孔，充当芯片之间的“超级高速公路”。

• 特点：实现了芯片间的高速、高带宽互连，同时避免了将不同工艺的芯片直接集成在一起的困难。

• 代表技术：台积电的 CoWoS，英特尔的 EMIB。

• 3D 封装

• HBM：高带宽存储器，将多个DRAM芯片堆叠在一起，通过TSV与底部的逻辑芯片（如GPU）连接，为AI和图形处理提供巨大带宽。

• SoIC：台积电的3D芯片堆叠技术。

• 描述：将多个芯片在垂直方向上堆叠起来，并通过TSV 直接连接。

• 特点：极大地缩短了互连长度，实现了最高的集成密度和能效。

• 应用：

• Chiplets / 小芯片

• 描述：一种设计理念，而非单一的封装技术。它将一个大型SoC拆分成多个更小的、功能单一的“小芯片”，然后通过先进封装（如2.5D/3D）集成在一起。

• 优势：提升良率、降低成本、实现“混搭”，允许使用不同制程工艺的芯片。

• 代表：AMD的Ryzen和EPYC处理器是Chiplet架构的成功典范。UCIe 联盟旨在建立小芯片互连的全球标准。

• SiP

• 描述：系统级封装，是一个广义概念。它将多个不同功能的芯片（如处理器、存储器、无源元件）集成在一个封装内，形成一个完整的系统或子系统。

• 特点：它可以使用任何封装技术（从传统到先进）来实现。苹果Apple Watch中的S系列芯片是SiP的典型例子。

总结

总而言之，半导体技术的发展正从“如何制造一颗更强大的芯片”转向“如何将多颗芯片更好地集成在一起”。芯片设计与封装技术的协同优化，已成为推动未来计算性能持续提升的关键驱动力。

半导体清洗- 锡膏助焊剂清洗剂介绍：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。

致力于为SMT电子表面贴装清洗、功率电子器件清洗及先进封装清洗提供高品质、高技术、高价值的产品和服务。 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新技术、专精特新企业，具有二十多年的水基清洗工艺解决方案服务经验，掌握电子制程环保水基清洗核心技术。水基技术产品覆盖从半导体芯片封测到 PCBA 组件终端的清洗应用。是IPC-CH-65B CN《清洗指导》标准的单位。 全系列产品均为自主研发，具有深厚的技术开发能力，拥有五十多项知识产权、专利，是国内为数不多拥有完整的电子制程清洗产品链的公司。 致力成为芯片、电子精密清洗剂的领先者。以国内自有品牌，以完善的服务体系，高效的经营管理机制、雄厚的技术研发实力和产品价格优势，为国内企业、机构提供更好的技术服务和更优质的产品。 的定位不仅是精湛技术产品的提供商，另外更具价值的是能为客户提供可行的材料、工艺、设备综合解决方案，为客户解决各类高端精密电子、芯片封装制程清洗中的难题，理顺工艺，提高良率，成为客户可靠的帮手。

凭借精湛的产品技术水平受邀成为国际电子工业连接协会技术组主席单位，编写全球首部中文版《清洗指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC标准是全球电子行业优先选用标准，是集成电路材料产业技术创新联盟会员成员。

主营产品包括：集成电路与先进封装清洗材料、电子焊接助焊剂、电子环保清洗设备、电子辅料等。

半导体技术应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前清洗；晶圆级封装；高密度SIP焊后清洗；功率电子清洗。
