先进封装堆叠集成方案解析和先进封装技术芯片清洗剂介绍

先进封装技术中的堆叠集成方案解析

先进封装技术通过堆叠集成显著提升了芯片性能与集成度，其中2D、2.5D、3D堆叠及PoP封装是典型代表。以下从技术原理、核心特点及应用场景展开解析。

2D集成技术：平面多芯片互联的基础

• MCM（多芯片组件）：作为2D集成的典型形式，MCM将多个裸片与元器件组装在多层高密度基板上，通过基板电路实现互联。其核心目标是满足高速度、高性能需求，而非优先缩减体积，组装对象为超大规模集成电路（VLSI）和专用集成电路（ASIC）裸片。

• 技术局限：芯片呈平面分布，占用空间随功能增加而增大，数据传输路径较长，难以满足小型化和低延迟需求。

2.5D封装技术：中介层实现横向高密度互联

• 技术原理：通过硅中介层（Interposer）及 redistribution layer（RDL， Redistribution Layer）实现多芯片横向互联。中介层具备高密度布线能力，可将逻辑芯片（如CPU/GPU）与存储芯片（如HBM）共同封装，缩短数据传输距离。

• 核心特点：属于横向封装，依赖RDL进行平面电路设计，避免垂直堆叠的复杂度，适用于需高频协同工作的芯片组合（如GPU+HBM）。

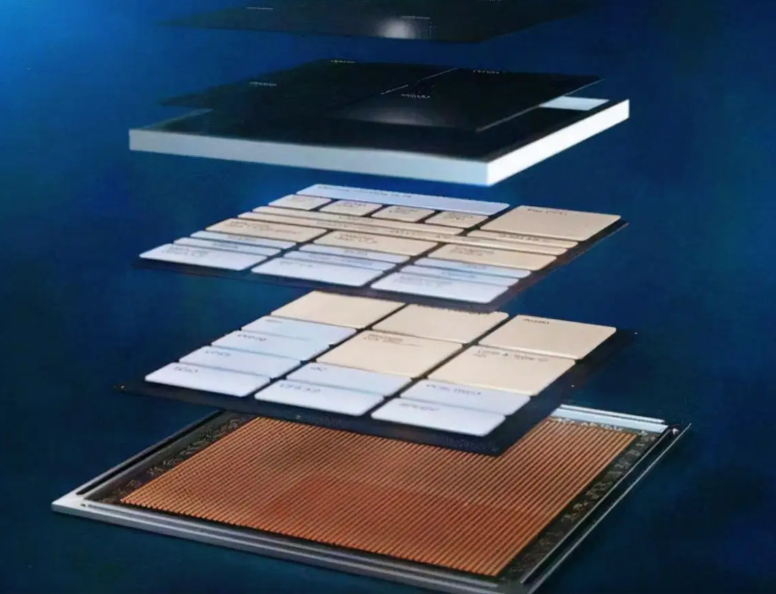

3D封装技术：TSV驱动的纵向堆叠革命

• 技术原理：引入TSV（硅通孔）技术，通过在芯片上刻蚀垂直通孔并填充金属（如铜），实现多个晶粒的上下堆叠。TSV结构由绝缘层（二氧化硅）、阻挡层、种子层（铜）及电镀铜柱组成，确保垂直电气连接的稳定性。

• 关键技术：

• TSV与RDL结合：RDL负责平面布线，TSV实现垂直互联，二者结合突破平面集成限制，典型应用如计算芯片搭配HBM堆栈。

• 堆叠方式：PiP（封装内封装）通过金线键合将芯片堆叠于基板；PoP（封装上封装）支持多层封装堆叠，如DRAM置于逻辑芯片上方。

PoP封装：灵活的多层堆叠解决方案

• 技术定义：Package on Package（封装上封装）允许在一个芯片封装顶部堆叠另一个封装，支持多层集成，无需改变底层芯片设计。

• 应用场景：广泛用于移动设备，如将处理器与内存芯片垂直堆叠，在有限空间内提升存储带宽和运算效率。

技术对比与协同应用

• 技术维度	2D集成（MCM）	2.5D封装	3D封装	PoP封装
  互联方向	平面（基板电路）	横向（中介层RDL）	纵向（TSV）	纵向（封装堆叠）
  集成度	低	中	高	中高
  关键技术	基板布线	硅中介层、RDL	TSV、RDL	堆叠键合
  典型应用	早期多芯片模块	CPU/GPU+HBM	高容量存储堆叠	移动设备处理器+内存

•


• 协同应用：实际场景中常结合2.5D与3D技术，例如逻辑芯片通过2.5D中介层连接，同时堆叠3D TSV存储芯片，兼顾性能与集成度。

技术挑战与发展趋势

• 挑战：2.5D/3D封装面临制造复杂度高、成本昂贵、热管理困难等问题；TSV工艺需解决刻蚀精度与材料兼容性难题。

• 趋势：通过优化TSV孔径、RDL密度及散热设计，进一步提升集成度与可靠性，推动可穿戴设备、AI芯片等领域的小型化与高性能化。

先进封装技术正从平面向立体集成演进，2.5D/3D与PoP的融合将持续突破物理限制，为下一代电子设备提供核心支撑。

先进封装芯片清洗剂选择：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。
