中国微电子封装工艺技术发展历程全解析及国产芯片清洗剂介绍

中国微电子封装工艺技术发展历程全解析

1：微电子封装技术的历史与发展阶段

定义与解释 微电子封装技术是指将半导体芯片封装在保护壳内，以防止物理损伤和环境影响，并提供电气连接的过程。该技术的发展历程可以分为几个关键阶段，每个阶段都有其独特的特征和技术进步。

关键事实、趋势与最新发展

1. 第一阶段（20世纪70年代）：以通孔插装（TH）为主，如双列直插封装（DIP）。

2. 第二阶段（20世纪80年代）：引入表面安装（SM）封装，如小外形封装（SO）和塑料引线芯片载体（PLCC）。

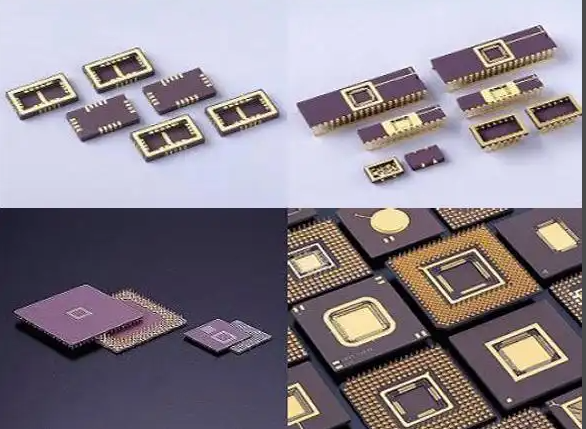

3. 第三阶段（20世纪90年代至今）：随着集成电路（IC）技术的进步，出现了球栅阵列封装（BGA）、芯片尺寸封装（CSP）和三维封装（3D）等高级封装技术。

重大争论或不同观点

• 技术路线选择：关于哪种封装技术更适合未来的发展，存在不同的意见。一些专家认为BGA和CSP将继续主导市场，而另一些人则看好3D封装和系统级封装（SiP）。

2：当前微电子封装技术的关键技术与应用

定义与解释 当前的微电子封装技术包括多种先进的封装方法，如BGA、CSP、SiP和3D封装。这些技术旨在提高集成度、降低功耗和缩小尺寸，以满足现代电子产品的高性能需求。

关键事实、趋势与最新发展

1. BGA：通过焊球阵列实现高密度I/O连接，具有更好的电性能和更高的封装密度。

2. CSP：封装尺寸接近芯片尺寸，提供更高的存储容量和更小的占用空间。

3. SiP：将多个功能模块集成在一个封装体内，实现系统级的功能整合。

4. 3D封装：通过垂直堆叠芯片，显著提高集成度和性能。

重大争论或不同观点

• 成本效益：高级封装技术如3D封装和SiP的成本较高，是否能在大规模生产中实现经济可行性是一个争议点。

3：微电子封装技术的未来趋势与挑战

定义与解释 未来的微电子封装技术将继续朝着更高集成度、更小尺寸、更低功耗和更环保的方向发展。然而，这一过程中面临的技术挑战和市场需求变化也是不可忽视的因素。

关键事实、趋势与最新发展

1. 新材料与新工艺：开发新型封装材料和先进工艺，如柔性电子和生物电子封装，以应对新兴应用的需求。

2. 智能制造与绿色制造：通过智能制造和绿色制造理念，提高生产效率和环保性能。

3. 个性化定制：满足不同客户和应用场景的个性化需求，推动封装技术的创新发展。

重大争论或不同观点

• 技术瓶颈：如何克服新材料和新工艺带来的技术瓶颈，以及如何平衡性能与成本，是业界关注的焦点。

4：中国微电子封装技术的产业生态与政策支持

定义与解释 中国的微电子封装产业在政府政策的支持下迅速发展，形成了较为完整的产业链和生态系统。政策支持包括资金投入、技术研发和国际合作等方面。

关键事实、趋势与最新发展

1. 政策支持：中国政府出台了一系列政策，鼓励微电子封装技术的研发和产业化，如《中国制造2025》。

2. 产业布局：中国在多个地区建立了微电子产业园区，吸引了大量企业和科研机构入驻。

3. 国际合作：通过国际合作与交流，引进国际先进技术和经验，提升国内技术水平。

重大争论或不同观点

• 自主创新能力：尽管政策支持力度大，但中国在某些高端封装技术领域的自主创新能力仍需提升，如何实现技术突破是一个重要议题。

总结

1. 微电子封装技术经历了从通孔插装到表面贴装的发展历程，目前正向BGA、CSP、SiP和3D封装等高级技术迈进。

2. 当前的微电子封装技术注重高集成度、低功耗和小型化，以满足现代电子产品的高性能需求。

3. 未来，微电子封装技术将继续向更高集成度、更小尺寸、更低功耗和更环保的方向发展，同时面临新材料、新工艺和智能制造等挑战。

4. 中国政府通过政策支持、产业布局和国际合作，积极推动微电子封装技术的发展，但仍需提升自主创新能力。

5. 高级封装技术如3D封装和SiP在成本效益和市场接受度方面存在争议，需进一步探索其商业化路径。

国产芯片清洗剂选择：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。
