先进与传统的芯片封装分类全面解析和芯片清洗剂介绍

以下是基于行业技术演进和市场实践的先进与传统芯片封装分类全面解析，综合技术原理、应用场景及产业趋势：

一、基础分类对比

二、传统封装类型详解

1. DIP（双列直插封装）

• 特点：引脚直插PCB，间距2.54mm，手工焊接友好

• 局限：引脚数少（通常＜64），高频性能差

• 应用：早期单片机（如51系列）、逻辑门电路

2. SOP/QFP（表面贴装封装）

• TSOP（薄型封装）：用于DRAM内存，厚度＜1mm

• QFN（无引线四方扁平）：底部散热焊盘，适合射频模块

• 升级点：引脚L形弯曲贴装，引脚数提升至200+

• 变体：

三、先进封装核心技术及分类

（1）晶圆级封装（WLP）

• 原理：直接在晶圆上完成封装，切割后即成品芯片

• 优势：尺寸=裸芯片大小，I/O密度提升5倍

• 类型：

• WLCSP（晶圆级芯片尺寸封装）：移动设备传感器主流

• FOWLP（扇出型晶圆级封装）：突破引脚数限制（如苹果A系列处理器）

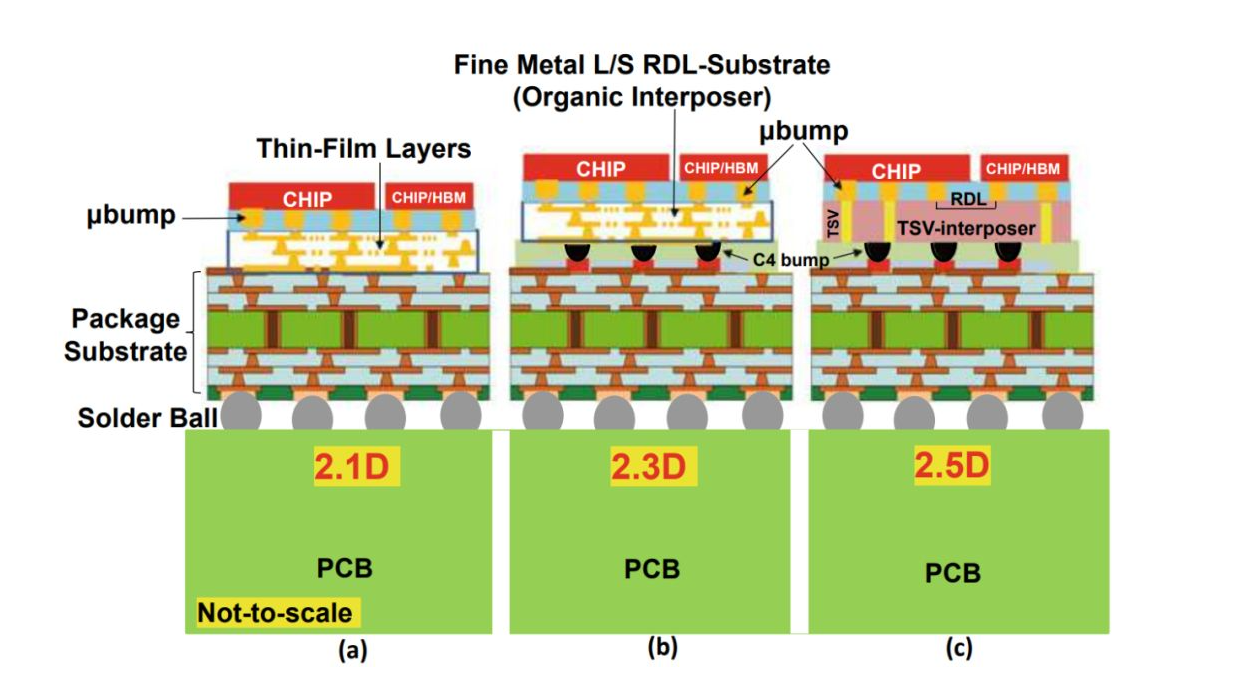

（2）2.5D/3D集成封装

•


• 技术差异：

• 2.5D：芯片平铺于中介层，通过RDL布线互联

• 3D：芯片垂直堆叠，TSV穿孔实现层间通电

（3）系统级封装（SiP）

• 设计理念：多芯片（CPU+内存+射频）集成于单一封装

• 案例：

• 苹果Watch S芯片：封装内集成处理器和传感器

• 高通骁龙X Elite：4nm计算芯粒+6nm基带芯粒异构集成

四、技术演进驱动因素

1. 物理极限突破

• 摩尔定律放缓，7nm以下制程成本飙升，封装成为性能提升新路径

2. 电性能需求

• 先进封装将信号传输距离缩短至微米级，延迟降低90%

3. 经济性优势

• 小芯片（Chiplet）模式：良率提升20%+，设计成本降50%（AMD Zen架构验证）

五、产业趋势与挑战

• 市场增长：先进封装市场规模2023年约443亿美元，2030年将达960亿（CAGR 12%）

• 技术挑战：

• 热管理：3D堆叠功率密度＞500W/cm²，需液冷协同

• 标准化：UCIe联盟推动Chiplet互连协议统一

• 国产化进展：长电科技XDFOI™、通富微电2.5D平台已实现量产

芯片清洗剂选择：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。
