微电子封测与组装技术和芯片清洗剂详细介绍

微电子封测与组装技术是半导体制造产业链中至关重要的环节，涉及芯片封装、测试及多层级组装工艺。以下从技术定义、发展历程、关键技术及应用领域等方面进行详细介绍：

一、微电子封装技术

1. 技术定义与分类

• 封装：将裸芯片与外部电路连接并保护其物理性能的工艺，包括芯片固定、电气互连、散热保护等。

• 分类：

• 按封装形式：双列直插式（DIP）、球栅阵列（BGA）、芯片尺寸封装（CSP）、晶圆级封装（WLP）等。

• 按集成度：单芯片封装（SCP）、多芯片模块（MCM）、系统级封装（SiP）。

2. 发展历程

• 早期阶段（20世纪50-80年代）：以通孔插装（PTH）技术为主，如DIP和PGA封装，适用于中小规模集成电路。

• 表面贴装时代（20世纪80-90年代）：QFP、BGA等技术兴起，适应高引脚数和小型化需求。

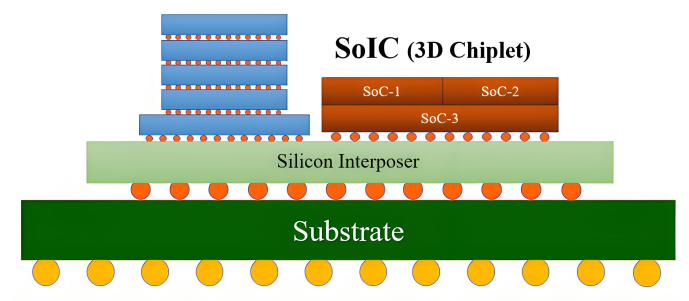

• 先进封装阶段（21世纪至今）：3D堆叠、TSV硅通孔、扇出型晶圆级封装（Fan-out WLP）等技术推动高密度集成。

3. 关键技术

• 芯片级封装：凸点形成、植球、倒装焊等，实现芯片与基板的高密度互连。

• 组件级封装：多层基板设计、片式元件集成，如MCM整合多个芯片提升功能密度。

• 热管理：高导热材料（如石墨烯、金刚石薄膜）及液冷技术，解决高性能芯片散热问题。

二、测试技术

1. 测试类型

• 功能测试：验证芯片逻辑功能是否正常，如老化测试、信号完整性测试。

• 可靠性测试：评估封装在温度循环、机械冲击、湿度环境下的长期稳定性。

• 无损检测：X射线、红外热成像等技术用于检查内部缺陷。

2. 测试流程

• 封装前测试：晶圆级测试（WAT）筛选良品芯片（KGD）。

• 封装后测试：全功能测试、电迁移测试、热应力测试。

三、组装技术

1. 技术层次

• 芯片级组装：裸芯片与基板的互连，如倒装焊、TAB薄膜载体技术。

• 组件级组装：多芯片模块（MCM）集成，需解决信号干扰和热管理问题。

• 板级组装：表面贴装技术（SMT）将封装器件集成到PCB，实现系统功能。

• 系统级组装：3D立体组装、异构集成，如SiP整合射频、存储、计算模块。

2. 关键技术

• 精密互连：细间距丝键合、激光直接写入（LDW）提升组装精度。

• 自动化设备：分切撕膜贴膜一体化设备、全自动叠片LTCC基板制造线。

• 材料创新：柔性基板、生物可降解封装材料适应可穿戴和环保需求。

四、应用领域与发展趋势

1. 应用领域

• 消费电子：智能手机、可穿戴设备的小型化需求。

• 通信与计算：5G射频模块、AI芯片的高性能封装。

• 航空航天：高可靠性的微波组件、抗辐射封装。

2. 未来趋势

• 异构集成：Chiplet架构、光学互连提升算力。

• 绿色制造：无铅焊料、可回收材料符合环保法规。

• 智能化：AI驱动的工艺优化与缺陷检测。

总结

微电子封测与组装技术是推动电子设备小型化、高性能化的核心，其发展依赖于材料创新、工艺优化及跨学科融合。随着摩尔定律逼近极限，先进封装（如3D IC、SiP）将成为延续半导体性能提升的关键路径。

封装芯片清洗剂选择：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。
