先进封装之CoWoS封装系列详解

CoWoS（Chip-on-Wafer-on-Substrate）是台积电开发的2.5D先进封装技术，自2011年推出后已历经5次技术迭代。台积电将CoWoS封装技术分为三种类型——CoWoS-S、CoWoS-R和CoWoS-L，它们在材料、结构、性能和应用场景上存在明显差异。以下是对各系列封装技术的详细解析：

一、CoWoS-S（Silicon Interposer）

特点：

• 使用纯硅中介层作为主要连接媒介

• 硅中介层最大面积受限约2500平方毫米（受光刻机台限制）

• 具有最高密度的I/O互连（中介层线宽/线距<1μm）

• 信号传输性能最优，延迟最低

• 成本最高，制造工艺最为复杂

技术参数：

• HBM支持：最多8个HBM3

• SoC集成：1-2个SoC + 8个HBM

• 面积限制：约2500mm²（约等于2倍掩模版尺寸）

• 信号完整性：最佳，适合超高带宽需求

适用特性：

• 适用于对性能要求极高的高端AI芯片

• 主流应用场景：NVIDIA H100、AMD MI300等顶级GPU

• 适合数据中心、高性能计算（HPC）和AI加速器

• 成熟度最高，目前市场主流方案

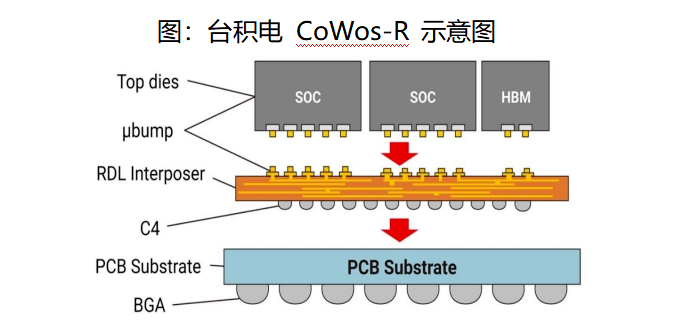

二、CoWoS-R（RDL Interposer）

特点：

• 使用重新布线层（RDL）中介层

• 采用非凝胶型热界面材料（TIM）优化热管理和良率

• 中介板面积可达3.3倍光罩面积（H100仅为2.2倍）

• RDL内插器最多由6层铜层组成，间距为4微米(2微米线宽/间距)

• 提供良好的信号和电源完整性性能，RC值更低

技术参数：

• HBM支持：未明确具体数量，但低于CoWoS-L

• SoC集成：适合弹性封装设计，成本敏感型应用

• 面积优势：突破了传统硅中介层的尺寸限制

• 电气性能：RDL互连提供出色的信号和电源完整性

适用特性：

• 适用于对成本较为敏感的AI ASIC应用

• 适合网通设备、边缘AI和中端服务器

• 与CoWoS-S相比，成本更低，设计弹性更大

• 目前处于技术储备阶段，尚未大规模量产

三、CoWoS-L（Local Silicon Interconnect and RDL Interposer）

特点：

• 结合局部硅互连（LSI）和RDL中介层

• 成本介于CoWoS-S和CoWoS-R之间

• 从1.5倍掩模版插入器尺寸起步，配置1个SoC和4个HBM

• 可进一步扩展到更大尺寸，支持多达12颗HBM3

• 保留了CoWoS-S中的硅通孔（TSVs）特征，减少大硅中介层的良率问题

• 采用绝缘通孔（TIVs）替代TSVs，减少插入损耗

技术参数：

• HBM支持：高达12颗HBM3

• SoC集成：1个SoC（可扩展至2个SoC）

• 面积优势：突破2500mm²的硅中介层尺寸限制

• 电气性能：大规模集成电路芯片，通过多层亚微米铜线实现高布线密度

适用特性：

• 融合了CoWoS-S和InFO技术的优势

• 适用于需要兼顾性能和成本的应用

• 适合网络设备、通信基站、高端消费电子产品

• 台积电定位为未来CoWoS技术的主流方案

• 2024年已开始推出，预计将成为新一代AI芯片的核心工艺

四、三大系列对比总结

五、CoWoS技术的演进趋势

根据台积电的规划，CoWoS技术正从CoWoS-S逐步向CoWoS-L转移，因为：

1. CoWoS-L结合了CoWoS-S的高性能和CoWoS-R的成本优势

2. CoWoS-L能支持更大量的HBM堆叠（12颗HBM3 vs CoWoS-S的8颗）

3. CoWoS-L通过小芯片拼接突破了光罩面积限制

4. 台积电高效能封装整合处处长侯上勇称CoWoS-L是"未来蓝图要角"

正如台积电在Semicon Taiwan 2024中所展示的，CoWoS-L已成为台积电CoWoS技术路线图的核心，预计将成为下一代AI芯片的主流封装方案。

六、CoWoS封装技术的市场应用

CoWoS封装技术的应用场景高度聚焦于高算力需求领域：

• AI算力芯片：英伟达Hopper系列（A100/H100）、Blackwell系列GPU

• HBM存储集成：CoWoS-S5支持8个HBM堆栈，CoWoS-L可扩展至12个HBM3

• 云计算ASIC：博通、Marvell等企业为谷歌、亚马逊定制ASIC芯片

随着AI芯片需求的持续增长，CoWoS产能也在快速扩张。据2024年数据，全球CoWoS月产能已接近4万片，预计2025年将跃升至9.2万片（台积电占8万片）。

CoWoS封装清洗- 锡膏助焊剂清洗剂介绍：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。
