功率器件概述与2025年中国芯片行业发展趋势分析
一、功率器件概述
功率器件(Power Semiconductor Device)是电力电子领域的核心组件,特指直接处理电能的主电路器件,通过电压、电流的变换与控制实现功率转换、放大、开关、整流及逆变等功能。其典型特征为处理功率通常大于1W,在高压、大电流工况下保持稳定性能。

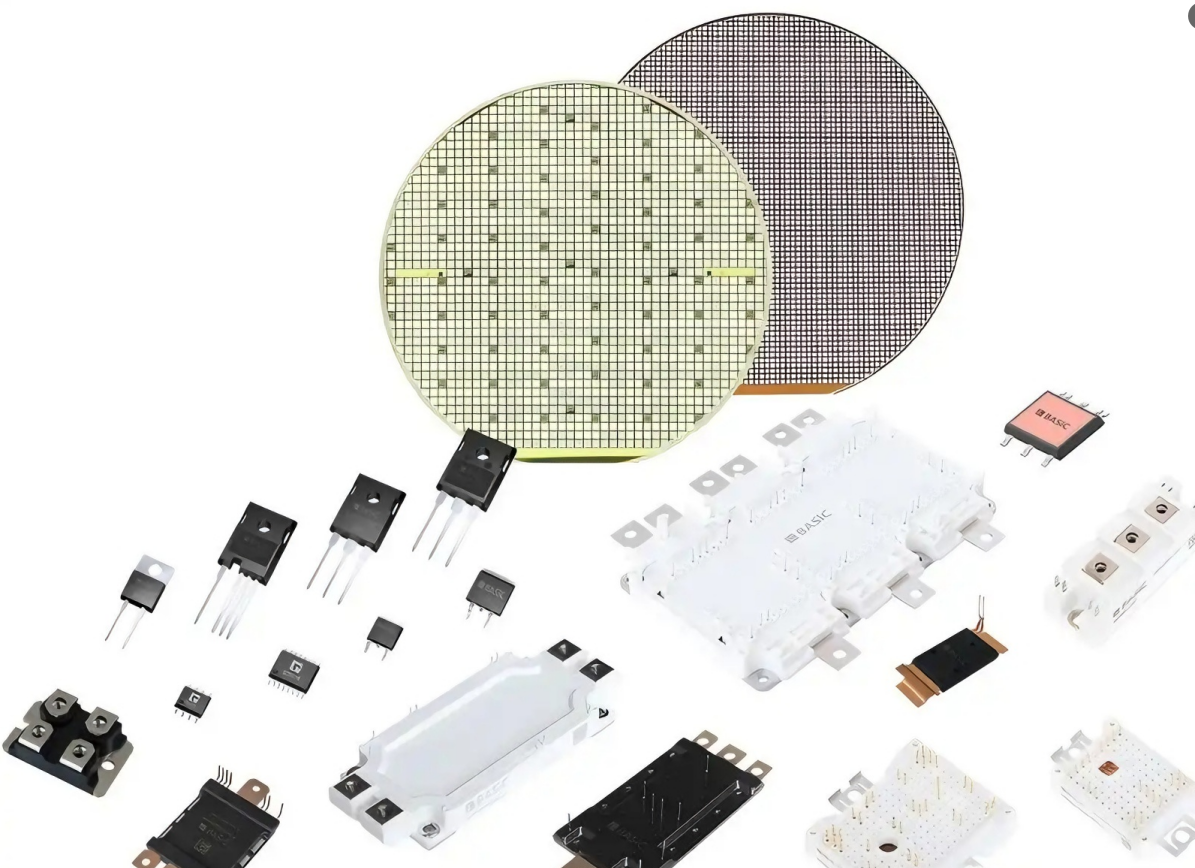

1. 功率器件的分类
按器件结构划分:
二极管:如整流二极管、快恢复二极管,用于单向导电与电压钳位
晶体管:含双极结型晶体管(BJT)、MOSFET、IGBT等,兼具开关与控制功能
晶闸管:包含可控硅(SCR)、双向晶闸管(TRIAC),适用于大功率交流控制
按功率等级划分:
低压小功率:消费电子中的驱动器件
中高功率:工业变频器、电机控制器
高压大功率:新能源发电、特高压输电系统
2. 与功率IC的区别
| 特性 | 功率器件 | 功率IC |
| 功能 | 单一功能(开关/整流) | 多功能集成(控制+驱动) |
| 适用功率 | 高功率(kW-MW) | 中低功率(W-kW) |
| 典型产品 | MOSFET、IGBT模块 | AC/DC转换芯片 |
材料升级:碳化硅(SiC)、氮化镓(GaN)等宽禁带材料提升耐压与开关效率

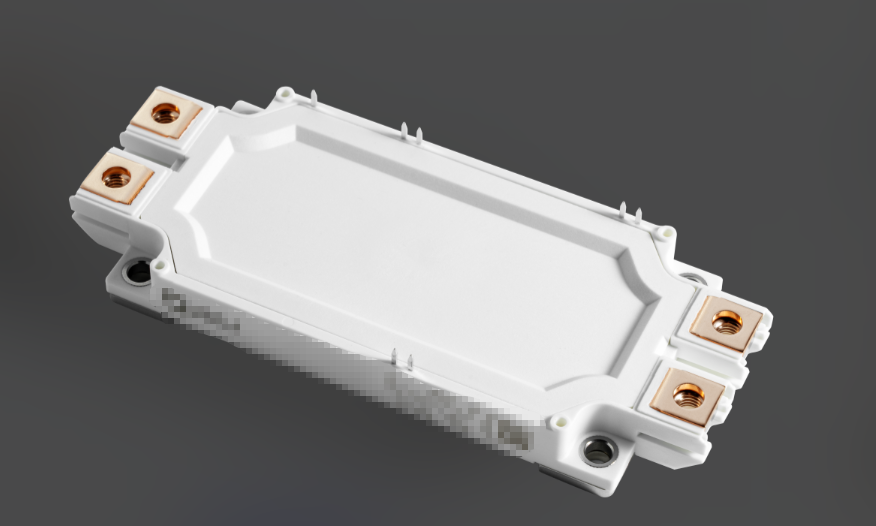

封装优化:模块化设计(如IPM)增强散热能力与功率密度
智能集成:内置传感器与驱动电路,实现实时状态监测与保护
2024年中国芯片行业市场规模达1.43万亿元,同比增长16.58%
2025年预测市场规模达1.62万亿元,同比增长13.3%
2025年1-10月,中国芯片出口额达1621亿美元,同比增长23.7%,其中存储器出口增速超27%
政策支持与资本驱动:国家大基金三期3440亿元专项资金聚焦"卡脖子"领域,各地同步推出流片、EDA工具采购等专项补贴
技术突破与产业升级:中国在材料、架构、工艺环节实现多维突破
材料端:碳基芯片以28nm工艺实现7nm硅基性能
架构端:Chiplet技术提升性能3倍、成本降40%
工艺端:中芯国际7nm良率约70%,光子芯片实现超高速数据传输
消费端突破:海光C86处理器搭载于电竞主机,运行《黑神话:悟空》帧率接近300帧;小米自研3nm旗舰SoC芯片"玄戒O1"量产落地
存储领域突破:长鑫存储发布速率达8000Mbps的DDR5内存产品;长江存储固态硬盘凭借7400MB/s读取速度占据电商销量前列
产业生态完善:飞腾腾云S5000C-M CPU在5G扩展型皮基站规模化应用,功耗较国外竞品降低40%

| 应用领域 | 2025年市场规模 | 增长率 | 关键进展 |
| AI与算力 | 780亿美元 | 52% | 英伟达H100、AMD MI300、华为昇腾910B成为主流,数据中心芯片需求占比提升至28% |
| 新能源汽车 | 850亿美元 | 18% | 智能驾驶推动单车芯片用量从1200颗提升至1800颗,功率半导体需求激增 |
| 消费电子与物联网 | 420亿美元 | - | 物联网终端数量突破300亿台,低功耗芯片需求增长 |
1. 新能源汽车:价值量与技术要求最高的领域
需求驱动:纯电动汽车使用的功率半导体价值量约为传统汽车的5至8倍。电驱系统(主逆变器)、车载充电器(OBC)、直流电压转换器(DC-DC)等都需大量使用IGBT和SiC器件。
技术要求:车规级产品对可靠性、安全性、长期稳定性要求极为严苛,认证周期长达2-3年,形成了较高的技术和市场壁垒。
2. 工业自动化与能源电力
工业控制:作为占比最大的应用领域(约25.4%),伺服驱动、变频器、工业机器人等均依赖IGBT、MOSFET等实现精确的电机控制和节能。
可再生能源:在光伏逆变器和储能变流器中,功率器件用于实现最大功率点跟踪(MPPT)和交直流转换。高效率的SiC器件能显著提升系统能效。
3. 消费电子与基础设施
消费电子:主要包括智能手机快充(GaN)、家电变频控制(IPM模块)等,市场规模大,技术门槛相对较低。
通信/数据中心:5G基站电源、数据中心服务器电源追求高功率密度和高效率,是GaN和先进硅基器件的重要应用场景。
新能源汽车:新能源汽车年增速超20%直接拉动功率半导体需求,L4自动驾驶需2000TOPS算力推动存算一体芯片研发
碳化硅功率器件已应用于新能源汽车主驱系统,使续航里程大幅提升
瑞芯微车规级芯片支撑广汽昊铂GT"攀登版"实现100%国产化芯片设计,覆盖智能座舱与音频处理核心场景
光伏与储能:光伏逆变器、风力发电变流器、储能系统对功率器件需求旺盛
中国光伏装机容量持续增长,带动功率器件市场扩张
工业控制:变频器、伺服驱动器、电源管理模块广泛应用
中国制造业升级推动工业自动化需求,带动功率器件应用
智能电网与轨道交通:特高压输电、轨道交通牵引变流器等领域对高压大功率器件需求持续增长
国产化率提升:在功率半导体领域,国产化率相对较高,是当前最具投资价值的赛道之一
企业突破:斯达半导、比亚迪半导体等企业进展迅速,在车规级IGBT和SiC模块方面实现弯道超车
技术升级:碳化硅(SiC)和氮化镓(GaN)等第三代半导体材料成为新能源汽车、光伏逆变、5G基站等领域的核心材料
2025年,中国芯片产业已从"规模扩张"向"价值深挖"转型,功率器件作为半导体产业链中的重要环节,正随着新能源汽车、光伏、工业自动化等应用领域的快速发展而迎来新的增长点。在政策支持与市场需求的双重驱动下,中国功率器件行业正逐步实现从"跟随"到"引领"的转变,为全球能源转型与数字化转型提供重要支撑。从"中国芯"到"中国造",中国芯片产业正以全产业链突破之势,筑牢数字经济发展的算力底座。
综合来看,中国功率半导体产业在2025年面临明确的历史性机遇:庞大的本土市场需求、清晰的国产替代趋势以及在第三代半导体领域与全球差距较小的“换道超车”机会。
但同时,挑战依然存在:
高端技术差距:在车规级IGBT、高压SiC MOSFET等最顶尖的产品上,国内企业在芯片设计、制造工艺及长期可靠性数据积累上,与国际龙头(如英飞凌、安森美)相比仍有差距。
产业链协同:上游的高端半导体材料(如高品质SiC衬底)和关键设备仍部分依赖进口,全产业链的自主可控能力有待加强。
水基清洗的工艺和设备配置选择对清洗精密器件尤其重要,一旦选定,就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。
污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气,通电后发生电化学迁移,形成树枝状结构体,造成低电阻通路,破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,还有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、尘埃等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。
这么多污染物,到底哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分,焊后必然存在热改性生成物,这些物质在所有污染物中的占据主导,从产品失效情况来而言,焊后残余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁移使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必须进行严格的清洗,才能保障电路板的质量。
研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。
运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。
推荐使用 水基清洗剂产品。
