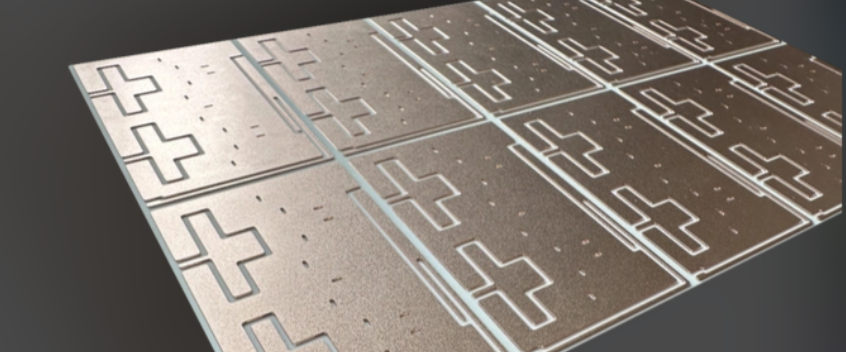

芯片与DBC(覆铜陶瓷基板) 的焊接,是大功率、高可靠电子模块(如电动汽车的IGBT模块)制造中的核心技术。这项工艺的难点在于确保芯片产生的巨大热量能通过DBC高效导出,并承受住剧烈的温度变化。

下面的表格对比了三种主流的焊接工艺,核心目标都是最大限度地降低焊接层的“空洞率”,因为空洞会严重阻碍散热并影响长期可靠性。
| 工艺类型 | 核心原理 | 关键优势 | 主要挑战 | 典型应用场景 |
| 真空回流焊接 | 在真空环境中进行回流焊,利用真空抽取助焊剂挥发气体和空气 | 空洞率极低(可<1%),焊接质量高,可靠性好 | 设备昂贵,工艺控制复杂(需精确控制真空度、时间等) | 高可靠性要求的IPM/IGBT模块、航空航天电子 |
| 热风回流焊接 | 在空气或氮气保护环境下,利用热风加热完成焊接 | 工艺成熟,设备普及,成本相对较低 | 空洞率控制难度高于真空焊接,需优化焊盘与钢网设计 | 消费电子电源模块、工业驱动、光伏逆变器(对成本较敏感) |
| 新型连接技术 (如烧结银) | 采用银浆或银焊膏,通过低温加压烧结形成连接 | 导热/导电性极佳,工作温度高,连接强度大 | 材料成本高,工艺(压力、温度)要求严格,可能需图形化沉积 | 第三代半导体(SiC, GaN)模块、超高功率密度模块、聚光太阳能电池 |
成功的焊接工艺离不开以下几个关键点的控制:
空洞率控制:这是衡量焊接质量的核心指标。除了采用真空焊接,优化助焊剂润湿时间、锡膏印刷的钢网设计(如增加排气通道)也能有效降低空洞率。
界面与材料匹配:DBC板铜层可进行表面处理(如氧化、镀镍),以改善与焊料的结合力。同时,选择热膨胀系数与芯片、陶瓷更匹配的焊料(如高铅焊料、烧结银),能减少热应力。
应力与翘曲管理:DBC板本身通过特殊冷却工艺控制翘曲。在焊接时,控制好升降温曲线,避免过快导致的温度不均,对防止芯片开裂和焊层失效至关重要。

DBC焊接工艺的特性,决定了它在以下高要求领域不可替代:
新能源汽车与轨道交通:这是最主要的应用领域。用于电机驱动器的IGBT和SiC功率模块,必须通过可靠的DBC焊接将热量高效传递至散热器,并承受车辆行驶中的剧烈振动与温度循环。
工业控制与能源:在光伏逆变器、风电变流器、工业电机驱动中,功率模块需要7x24小时连续运行。DBC优异的绝缘性、导热性和长期可靠性满足了这些要求。
航空航天与军事:该领域对电子设备的极端环境适应性和超高可靠性有严苛要求。DBC宽温域(-55°C至850°C)的工作能力和稳定的性能,使其成为机载、舰载电源系统的关键材料。
高端照明与激光器:大功率LED和激光二极管会产生集中热源,需要DBC这样的高导热基板进行快速散热,以保障光输出效率和使用寿命。
芯片与DBC的焊接是功率电子迈向高功率密度、高可靠性的基石。目前,真空回流焊是保证最低空洞率的主流高可靠工艺,而烧结银等新型技术则为更严苛的未来应用提供了方向。
水基清洗的工艺和设备配置选择对清洗精密器件尤其重要,一旦选定,就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。
污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气,通电后发生电化学迁移,形成树枝状结构体,造成低电阻通路,破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,还有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、尘埃等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。
这么多污染物,到底哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分,焊后必然存在热改性生成物,这些物质在所有污染物中的占据主导,从产品失效情况来而言,焊后残余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁移使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必须进行严格的清洗,才能保障电路板的质量。
研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。
运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。
推荐使用 水基清洗剂产品。
