FC-SiP技术发展现状与趋势分析及 SIP系统封装清洗剂介绍

FC-SiP（Flip-Chip System-in-Package）技术结合了倒装芯片（FC）的高性能和系统级封装（SiP）的高集成度优势，是半导体封装领域的重要发展方向。下面我将从技术特点、发展现状、应用挑战、未来趋势等方面为你分析。

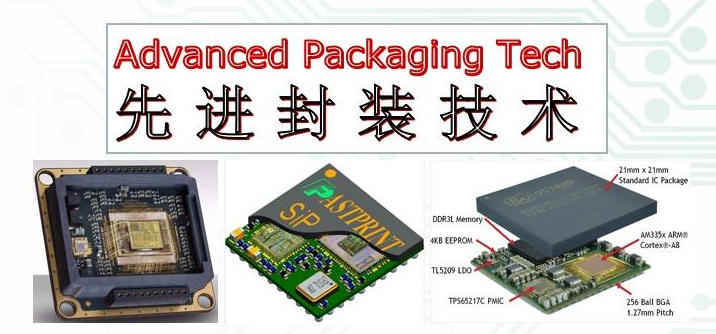

 FC-SiP技术概述

FC-SiP是一种将倒装芯片（FC） 与系统级封装（SiP） 相结合的先进封装技术。它通过凸块（Bump）将芯片直接焊接到基板上，并在单一封装内集成多个不同功能的芯片（如处理器、存储器、无源器件等），形成一个完整的功能系统或子系统。

其核心优势在于：

• 高性能与高密度互联：FC技术缩短了互联距离，提升了电性能，SiP则实现了异质异构集成。

• 小型化与轻薄化：有助于满足消费电子等产品对小型化的需求。

• 系统功能整合与成本优化：相对SoC，SiP能整合不同工艺制程的芯片，可能降低系统成本。

 发展现状与应用

全球半导体先进封装市场正快速增长，预计到2027年市场规模将达到650亿美元 ，2028年先进封装市场规模预计达到786亿美元，占整体封装市场的54.8%。FC封装在其中占有重要地位，目前占据了80% 的先进封装市场份额。

FC-SiP技术已在多个领域得到广泛应用：

• 5G与射频前端：例如5G射频前端模块（RF-FEM），集成PA、LNA、滤波器等。甬矽电子利用高密度SiP技术开发5G全系列射频前端集成模组。

• 人工智能与高性能计算：2.5D/3D封装技术（如台积电的CoWoS）是AI芯片（如GPU）突破带宽和功耗瓶颈的关键。

• 消费电子与物联网：智能手机、可穿戴设备等追求小型化、低功耗的产品是FC-SiP的传统优势领域。

• 汽车电子与工业控制：这些领域对可靠性要求高，封装技术正从传统封装向FC等先进封装过渡。

许多企业都在积极布局FC-SiP相关技术：

• 国际巨头：台积电（CoWoS、InFO）、三星（H-Cube, X-Cube）、日月光（VIPack）等通过先进封装平台强化竞争力。

• 国内厂商：颀中科技FC封测项目于2025年7月量产；长电科技、通富微电、华天科技、甬矽电子等也在积极扩建先进封装产线，开发Fan-out、2.5D/3D集成等技术。

 技术挑战

FC-SiP技术的发展也面临一些挑战：

• 热管理挑战：集成度高、功率密度大，散热问题突出。微流体冷却等新技术是解决方向。

• 工艺复杂度与良率：如多芯片布局、薄晶圆处理（易脆裂）、高密度互连、键合等工艺要求高。FOPLP曾受良率问题困扰。

• 测试复杂度增加：SiP中异质异构集成及多晶粒架构大幅提升了测试的复杂性。

• 成本与供应链：先进封装设备、材料（如基板）成本高昂。晶圆级封装等先进工艺曾因掌握在少数厂商手中而受到制约。

 未来趋势

FC-SiP技术未来可能会呈现以下发展趋势：

• 与Chiplet协同发展：Chiplet（小芯片）设计理念依赖FC-SiP等先进封装技术实现异质集成，两者结合是“超越摩尔”的重要路径。

• 技术持续创新：向3D堆叠、Fan-out (扇出型封装)、Hybrid 混合封装（如颀中科技布局）等更高密度、更高性能的方向发展。晶圆级封装（WLP）和面板级封装（FOPLP）也在演进。

• 应用领域持续拓展：从消费电子向AI、HPC、汽车电子、数据中心等更广泛领域渗透。

• 产业链协同与国产化：设计、制造、封测、材料设备企业需更紧密协作。国内封测厂商正积极向高端先进封装突破。

总结

FC-SiP先进封装技术通过高性能、高集成度、小型化和异质整合的优势，有效应对了摩尔定律放缓的挑战，满足了多种应用场景对芯片系统的需求。目前该技术发展迅速，应用广泛，但在热管理、工艺测试复杂度及成本方面仍面临挑战。未来，其将与Chiplet、3D集成等技术结合，持续向更高性能、更高密度和更广泛应用方向发展，并为全球及中国的半导体产业带来新的增长机遇。

希望以上分析能帮助你全面了解FC-SiP技术的发展情况

芯片封装前锡膏助焊剂清洗剂介绍：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。

致力于为SMT电子表面贴装清洗、功率电子器件清洗及先进封装清洗提供高品质、高技术、高价值的产品和服务。  （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新技术、专精特新企业，具有二十多年的水基清洗工艺解决方案服务经验，掌握电子制程环保水基清洗核心技术。水基技术产品覆盖从半导体芯片封测到 PCBA 组件终端的清洗应用。是IPC-CH-65B CN《清洗指导》标准的单位。 全系列产品均为自主研发，具有深厚的技术开发能力，拥有五十多项知识产权、专利，是国内为数不多拥有完整的电子制程清洗产品链的公司。 致力成为芯片、电子精密清洗剂的领先者。以国内自有品牌，以完善的服务体系，高效的经营管理机制、雄厚的技术研发实力和产品价格优势，为国内企业、机构提供更好的技术服务和更优质的产品。 的定位不仅是精湛技术产品的提供商，另外更具价值的是能为客户提供可行的材料、工艺、设备综合解决方案，为客户解决各类高端精密电子、芯片封装制程清洗中的难题，理顺工艺，提高良率，成为客户可靠的帮手。

凭借精湛的产品技术水平受邀成为国际电子工业连接协会技术组主席单位，编写全球首部中文版《清洗指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC标准是全球电子行业优先选用标准，是集成电路材料产业技术创新联盟会员成员。

主营产品包括：集成电路与先进封装清洗材料、电子焊接助焊剂、电子环保清洗设备、电子辅料等。

半导体技术应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前清洗；晶圆级封装；高密度SIP焊后清洗；功率电子清洗。
