SiP模块BGA焊球堆叠工艺分析及 SIP模块芯片清洗剂介绍

我们来对SiP模块中BGA焊球堆叠（BGA Stacking或Solder Ball Stacking）工艺方式进行一个详细的特点和应用分析。

一、什么是SiP模块中的BGA焊球堆叠工艺？

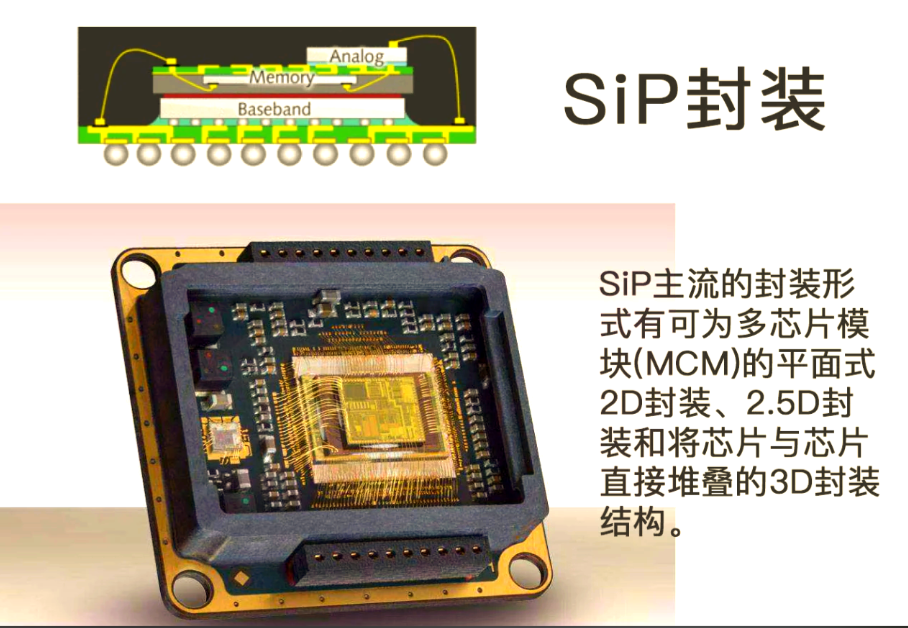

在SiP（System-in-Package）模块中，BGA（Ball Grid Array）焊球堆叠是一种三维（3D）集成技术。它指的是在单个封装体内，将两个或多个芯片/子模块通过BGA焊球在垂直方向上互连起来。

这种工艺通常有两种实现形式：

1. PoP (Package-on-Package)：最常见的形式。将一个封装好的BGA器件（通常是存储器，如DRAM）堆叠在另一个封装好的BGA器件（通常是应用处理器或基带芯片）之上。上下封装通过外围的焊球阵列连接。

2. PiP (Package-in-Package)：将一个或多个未封装的裸芯片堆叠在基板上，然后整体进行一次模塑封装，形成一个完整的SiP模块。内部的垂直互连也可能使用焊球堆叠。

本文将重点分析与PoP相关的BGA焊球堆叠工艺。

二、工艺特点分析

优点：

1. 高密度集成，节省空间

• 最核心的优势。通过在Z轴方向堆叠，极大地减少了在PCB板上的占板面积（Footprint）。这对于智能手机、平板电脑、可穿戴设备等空间极其宝贵的便携式电子产品至关重要。

2. 优异的电性能

• 短互连路径：堆叠芯片之间的互连路径非常短，远小于将它们并排放置在PCB上并通过走线连接的长度。

• 低电感/电阻：短的互连意味着更低的寄生电感和电阻，从而带来更快的信号传输速度、更高的带宽和更低的功耗。这对于处理器和存储器之间需要高速数据交换的应用（如LPDDR）尤为有利。

3. 提升系统性能

• 得益于优异的电性能，内存访问延迟更低，数据吞吐率更高，从而整体提升了系统性能。

4. 设计灵活性与标准化

• PoP架构允许来自不同供应商的上层封装（内存）和下层封装（处理器）进行混合匹配，提供了较大的设计灵活性。

• JEDEC等组织对PoP的尺寸、球栅排列等有标准化规定，增强了互操作性。

5. 简化PCB设计

• PCB布局只需为一个复合封装（包含处理器和内存）设计焊盘，而不是为两个独立的器件设计，简化了布线复杂度和层数。

6. 已知良好芯片（KGD）测试

• 上层和下层封装可以在堆叠前进行独立的测试，确保都是“已知良好芯片”，然后再进行堆叠，有助于提高最终产品的良率。

缺点与挑战：

1. 工艺复杂度高，良率管理挑战大

• 堆叠工艺：需要高精度的贴片机在已焊接的下层封装上精确放置上层封装，对设备精度要求极高。

• 回流焊工艺：所有焊点（下层到PCB，上层到下层）通常在一次回流焊中完成。需要精确控制温度曲线，以确保所有焊球同时良好熔化并连接，且不产生桥连、空洞或冷焊。这对焊膏印刷、焊球共面性要求极高。

2. 热管理挑战

• 高功耗的处理器和存储器紧密堆叠在一个小空间内，会产生巨大的热密度。散热路径长，热量容易积聚，可能导致芯片过热降频甚至失效。必须精心设计热界面材料（TIM）和散热方案。

3. 机械应力与可靠性问题

• CTE（热膨胀系数）失配：不同材料（芯片、基板、塑封料、PCB）的CTE不同，在温度变化（如开机/关机、环境温度变化）时会产生热机械应力，可能导致焊点疲劳开裂。

• 机械强度：堆叠结构更高，在受到外力（如跌落、弯曲）时，底部的焊点，尤其是最外侧的焊点，承受的应力最大，容易损坏。

4. 测试和返修困难

• 测试：堆叠后很难对内部的单个芯片进行测试和诊断。

• 返修：如果堆叠后的模块失效，返修过程非常复杂且成本高。需要先加热取下整个堆叠模块，可能会损坏PCB或周围元件。

5. 成本较高

• 相比传统二维封装，额外的工艺步骤、更昂贵的设备、更复杂的材料（如底部填充胶Underfill）以及潜在的良率损失都导致了更高的总体成本。

三、应用分析

BGA焊球堆叠工艺主要应用于对尺寸、性能和带宽有极致要求的领域。

1. 智能手机和平板电脑

• 应用处理器 + 移动DRAM (LPDDR) + 闪存 (eMMC/UFS) 是最经典的PoP应用。几乎所有主流智能手机的AP都采用这种形式与内存集成，以实现紧凑的布局和高速数据访问。

2. 高端可穿戴设备

• 智能手表、AR/VR眼镜等设备内部空间极为狭小，PoP是集成主控和内存的首选方案。

3. 高性能计算（HPC）和网络设备

• 在一些需要高带宽内存访问的ASIC、FPGA和GPU中，也会采用类似PoP的3D堆叠技术（如HBM - High Bandwidth Memory），但其工艺更先进（通常使用TSV硅通孔）。BGA堆叠是成本相对较低的3D集成方案。

4. 汽车电子

• 随着ADAS（高级驾驶辅助系统）和智能座舱的发展，需要处理大量数据的域控制器也开始采用SiP和PoP技术，以满足性能和空间要求。

四、工艺选择与考量要点

在选择是否采用BGA焊球堆叠工艺时，需要综合评估：

• 性能需求：是否需要极高的内存带宽和极低的延迟？

• 空间约束：PCB板空间是否极度紧张？

• 热预算：系统的散热能力能否解决堆叠带来的热挑战？

• 成本目标：能否承受更高的封装成本？

• 可靠性要求：产品所处的环境（温度变化、机械振动）对焊点可靠性要求有多高？

• 供应链：是否有可靠的、能提供符合标准的PoP组件的供应商和先进的SMT组装厂？

总结

SiP模块中的BGA焊球堆叠工艺是一种强大的三维集成技术，它通过牺牲一定的工艺复杂性、热性能和成本，换来了无与伦比的空间节省和电性能提升。它是推动现代便携式电子设备向更轻薄、更强大方向发展的重要引擎之一。随着工艺技术的不断进步（如更先进的底部填充材料、更精准的贴装设备、更优化的回流焊曲线），其可靠性和成本效益仍在持续改善，应用范围也将进一步扩大。

SiP模块清洗剂- 芯片封装前锡膏助焊剂清洗剂介绍：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。
