引线框架：半导体封装核心解析及新能源汽车功率模块清洗介绍

引线框架核心技术解析：作用、工艺与趋势

——为半导体封装价值链提供底层支撑的关键组件

1. 核心功能与结构

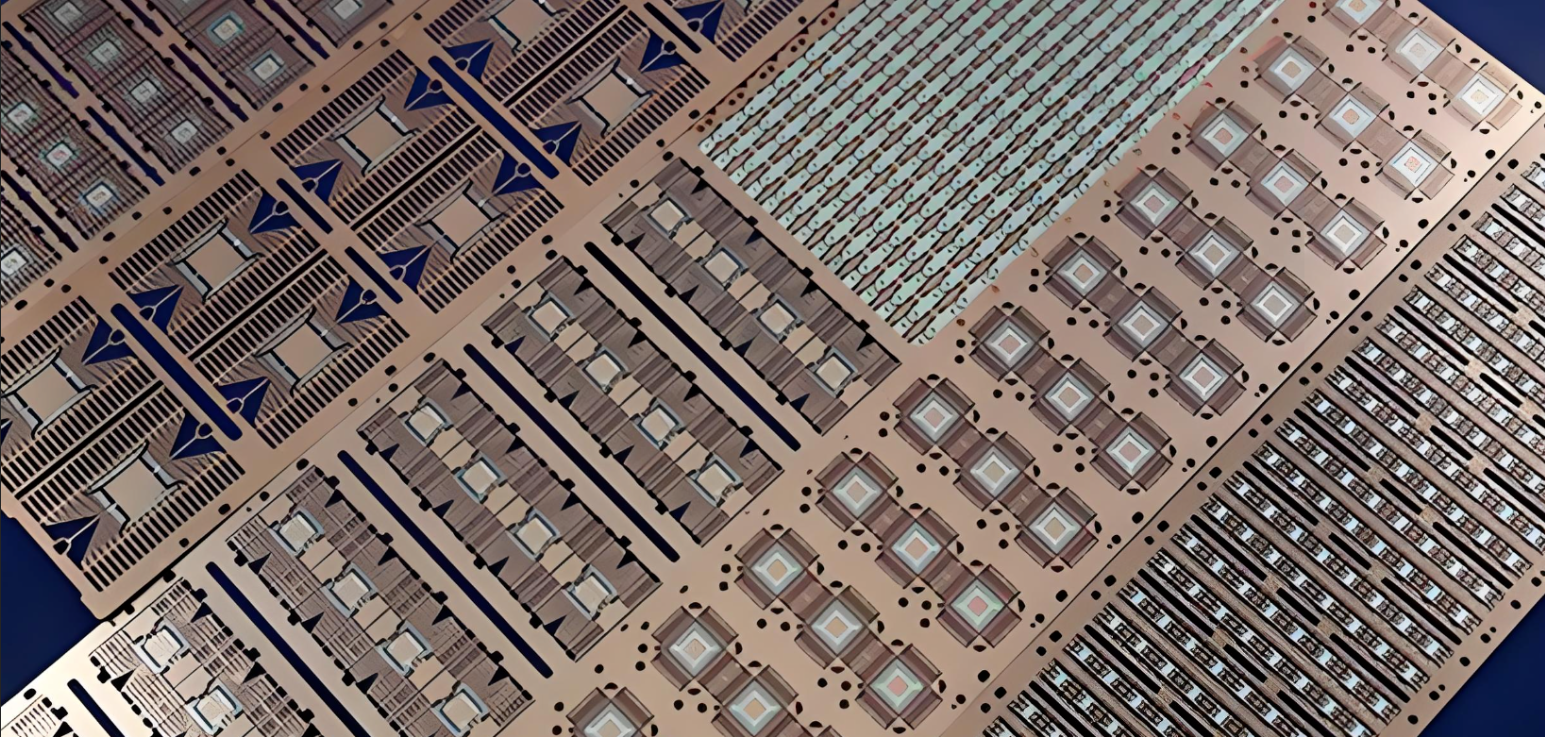

定义：薄板金属框架，由芯片焊盘（Die Paddle）和引脚（Lead Finger）构成，承担芯片固定、电气连接及散热三大核心功能。
关键事实：

• 电气桥梁：通过键合线（金/铝/铜丝）连接芯片与外部电路，传导信号与电力（占封装材料市场15%）。

• 散热主通道：70%以上热量经引线框架导出，材料导热性直接影响芯片寿命。

• 机械锚点：抗拉强度需＞450MPa，支撑芯片抵抗注塑压力与后续PCB组装应力。
  争议点：

传统观点：框架仅需基础导电/导热性能；
新兴需求：AI/5G芯片要求框架兼具电磁屏蔽功能，材料设计复杂度激增。

2. 材料科学：高功能合金的博弈

主流材料：铜基合金主导市场（＞90%），包括：

• C194（Cu-Fe-P）：性价比最优，导电率＞65% IACS

• C7025（Cu-Ni-Si）：强度/导电平衡（抗拉强度600MPa，导电率45% IACS）
  技术前沿：

• 超高性能需求：抗软化温度＞500℃（车规级芯片）、导电率＞80% IACS（高频通信芯片）

• 替代威胁：铁镍合金（如Kovar）在光模块领域渗透，热膨胀系数匹配性更优。
  核心矛盾：成本 vs 性能——高端铜铬锆合金成本达C194的3倍，仅用于GPU/HPC芯片。

3. 加工工艺：冲压 vs 蚀刻的技术分水岭

• 工艺类型	适用场景	精度极限	成本效率
  冲压（Stamping）	≤100引脚器件	±15μm	速度＞800次/分钟
  蚀刻（Etching）	QFP/QFN高密度封装	±5μm	材料利用率低30%

•


• 复合工艺：先冲压主体+蚀刻微细引脚（降本20%）

• 免电镀技术：激光选择性去污替代化学镀，减少环保成本（丰田合成2023量产）

4. 市场趋势与挑战

驱动因素：

• 新能源汽车功率模块：引线框架需求年增23%（Yole 2023）

• Chiplet封装：多芯片集成要求框架热变形量＜0.1mm
  颠覆性威胁：

扇出型封装（Fan-Out）取消引线框架，采用RDL重布线层，在手机处理器渗透率已达35%。

总结

1. 功能三重性：机械锚点 + 电流通路 + 散热主通道，不可替代性仍存；

2. 材料进化论：C194→C7025→铜复合材演进，强度/导电/成本三角博弈白热化；

3. 工艺分水岭：100引脚是冲压与蚀刻的经济临界点，复合工艺成破局关键；

4. 增长引擎：车规级模块（IGBT/SiC）单机用量提升300%，2030年市场达$5.2B；

5. 生死挑战：3D封装推进TSV技术，引线框架份额恐被挤压至10%以下（现15%）。

新能源汽车功率模块引线框架芯片清洗剂-选择：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。

致力于为SMT电子表面贴装清洗、功率电子器件清洗及先进封装清洗提供高品质、高技术、高价值的产品和服务。 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新技术、专精特新企业，具有二十多年的水基清洗工艺解决方案服务经验，掌握电子制程环保水基清洗核心技术。水基技术产品覆盖从半导体芯片封测到 PCBA 组件终端的清洗应用。是IPC-CH-65B CN《清洗指导》标准的单位。 全系列产品均为自主研发，具有深厚的技术开发能力，拥有五十多项知识产权、专利，是国内为数不多拥有完整的电子制程清洗产品链的公司。 致力成为芯片、电子精密清洗剂的领先者。以国内自有品牌，以完善的服务体系，高效的经营管理机制、雄厚的技术研发实力和产品价格优势，为国内企业、机构提供更好的技术服务和更优质的产品。 的定位不仅是精湛技术产品的提供商，另外更具价值的是能为客户提供可行的材料、工艺、设备综合解决方案，为客户解决各类高端精密电子、芯片封装制程清洗中的难题，理顺工艺，提高良率，成为客户可靠的帮手。

凭借精湛的产品技术水平受邀成为国际电子工业连接协会技术组主席单位，编写全球首部中文版《清洗指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC标准是全球电子行业优先选用标准，是集成电路材料产业技术创新联盟会员成员。

主营产品包括：集成电路与先进封装清洗材料、电子焊接助焊剂、电子环保清洗设备、电子辅料等。

半导体技术应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前清洗；晶圆级封装；高密度SIP焊后清洗；功率电子清洗。
