aQFN封装芯片的SMT封装工艺和核心应用的系统性分析和PCBA清洗介绍

以下是关于aQFN封装芯片的SMT封装工艺和核心应用的系统性分析，结合行业技术规范及实际应用场景：

一、aQFN封装技术概述

aQFN（Advanced Quad Flat No-lead）是QFN封装的升级形态，通过优化结构设计进一步提升集成度与散热性能。其核心特征包括：

1. 无引脚设计：底部采用焊盘替代传统引脚，通过SMT直接与PCB连接，封装体积可缩小至毫米级（如3mm×3mm），提升电路板集成密度。

2. 散热增强：中央大面积裸露焊盘（Exposed Thermal Pad）通过PCB铜层导热，结合金属散热框架，热阻低至10–20°C/W，支持高功率应用。

3. 电气性能优化：短引脚路径降低电感（约0.5nH）和电阻（10mΩ），支持高频信号传输（如5G毫米波）

二、SMT封装工艺流程及关键技术

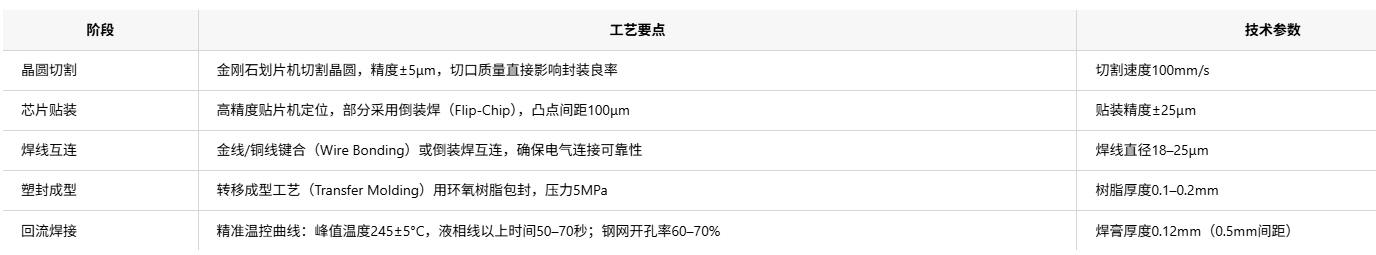

1. 核心工艺步骤

2. 工艺难点与解决方案

• 焊接检测：因引脚不可视，需依赖3D X-Ray（分辨率1μm）或红外热成像分析焊点质量，检测成本增加30%。

• 散热过孔设计：采用四种优化方案（顶部阻焊/底部阻焊/底部填充/贯通孔），过孔间距1.0–1.2mm，直径0.3–0.33mm。

• 材料创新：低CTE陶瓷基板（热膨胀系数8ppm/°C）解决高温焊点开裂问题。

三、核心应用领域分析

1. 消费电子

• 智能手机：用于PMIC（如高通SDR735）和射频前端模块，封装厚度0.8mm，支持高集成度设计。

• TWS耳机：搭载蓝牙SoC（如瑞芯微RK2206），功耗低至5mW，延长续航。

2. 汽车电子

• 发动机ECU：车规级aQFN（温度范围-40~150°C）应用于英飞凌AURIX系列MCU，抗振动设计保障可靠性。

• 传感器：胎压监测芯片（如NXP FXTH87）通过aQFN实现微型化与高稳定性。

3. 工业与通信

• 5G基站：Massive MIMO射频功放（如Qorvo QPA4501）采用WQFN封装，支持28GHz高频段。

• 工业PLC：多通道ADC芯片（如TI ADS131M08）精度达±0.1%，适应严苛环境。

4. 医疗设备

• 微型医疗传感器与植入设备依赖aQFN的微型化与生物兼容性封装。

四、aQFN技术演进趋势

1. 高密度变体：

• WQFN：焊盘间距缩至0.35mm，提升I/O密度。

• UQFN：尺寸最小1.0×1.0mm，适用于可穿戴设备。

2. 系统级封装（SiP）：与Chiplet技术结合，集成倒装芯片与被动元件（如Apple Watch S系列芯片），实现功能模块化。

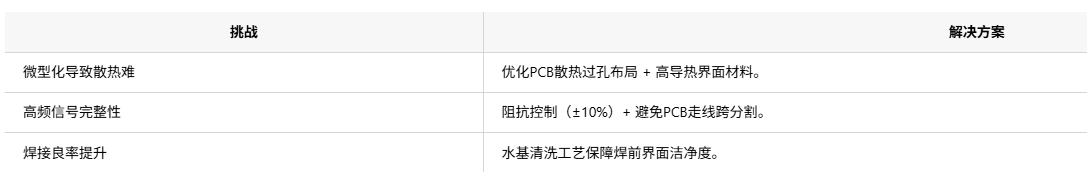

五、行业挑战与应对

结论：aQFN封装通过结构创新与工艺优化，在微型化、散热及高频性能上优势显著，已成为消费电子、汽车、5G通信的核心封装方案。未来技术方向聚焦于SiP集成与材料突破，以应对更高功率密度需求。

PCBA清洗

为确保PCBA电路板的高可靠性、电器性能稳定性和使用寿命，提升电路板PCBA电子组件质量及成品率，避免污染物污染及因此产生的电迁移，电化学腐蚀而造成电路失效。还必须对液冷服务器电路板焊接工艺后的锡膏残留、助焊剂残留、油污、灰尘、焊盘氧化层、手印、有机污染物及Particle等进行清洗。这对于液冷服务器的高效、高可靠性运行提供了有力保障。

是专业的精密电子组件水基清洗工艺及清洗方案提供商，在PCBA电路板组件、芯片封装清洗工艺方面有着极其丰富的操作经验。我们的水基清洗剂产品被广泛应用于航空航天、军品、高技术舰船、轨道交通、新能源汽车、自动驾驶超算及数据服务器、电力装备高性能医疗器械，并得到一致好评。 选择 ，选择放心！需要高可靠性PCBA水基清洗剂更全面的型号及清洗工艺指导说明，欢迎联系我们。
