倒装封装(Flip-Chip)工艺技术应用市场的分析和倒装芯片清洗剂介绍

以下是关于倒装封装(Flip-Chip)工艺技术应用市场的分析,综合行业数据和技术趋势:



一、市场规模与增长趋势

  1. 整体市场表现

    • FCBGA(倒装球栅格阵列封装):2020年市场规模100亿美元,预计2025年达120亿美元(CAGR 3.7%),占据倒装封装市场主导地位。

    • FCCSP(倒装芯片尺寸封装):2020年市场规模55亿美元,2026年预计增至80亿美元(CAGR 7.7%),增速显著高于行业平均水平。

    • 2023年全球倒装封装市场规模约280亿美元,预计到2036年将突破500亿美元,复合年增长率(CAGR)达7%。

    • 倒装封装的两大主流工艺中:

  2. 区域市场分布

    • 亚太地区是最大市场,占全球份额超50%,主要受益于中国、韩国等国家的消费电子和汽车产业链。

    • 中国先进封装渗透率约39%(2023年),低于全球水平,但未来增长潜力巨大,预计2025年市场规模超1100亿元。

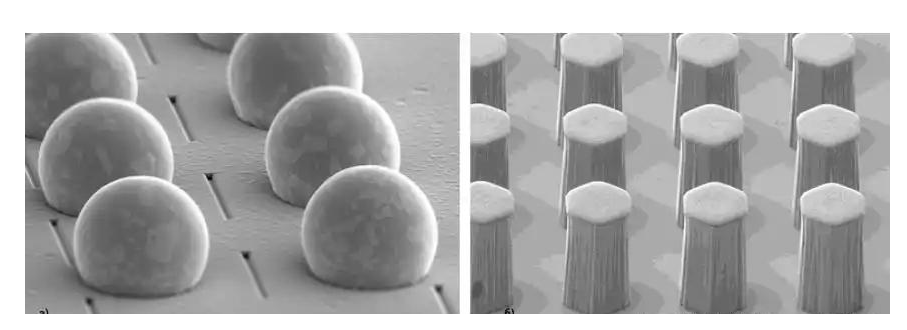

    • image.png


二、主要应用领域分析

  1. 消费电子

    • 智能手机/移动设备:倒装封装用于CPU、射频模组等核心部件,满足高密度I/O和散热需求,例如高通、联发科芯片的封装。

    • 笔记本电脑/HPC:FCBGA因高频率、低电磁干扰特性,广泛应用于高性能处理器封装。

  2. 汽车电子

    • 自动驾驶和电动化趋势推动需求,倒装封装用于ADAS芯片、车载传感器等,要求高可靠性和耐高温性能。

  3. AI与数据中心

    • 高性能计算(HPC)和AI芯片依赖倒装封装提升信号传输速度和散热效率,例如英伟达GPU、AMD处理器采用2.5D/3D封装技术。

  4. 存储与通信

    • 存储器芯片:FCCSP在DRAM封装中占优,支持小型化与高速信号处理,被三星、SK海力士采用。

    • 5G/物联网:射频前端模块(如毫米波AiP)依赖倒装封装实现高集成度。

    • image.png


三、竞争格局与核心厂商

  1. 国际龙头

    • 日月光(ASE):FCCSP领域市占率23%(2020年),技术领先。

    • 三星/安靠(Amkor):分别占据14%和10%的FCCSP市场份额,主攻消费电子和汽车市场。

    • Intel/TSMC:聚焦FCBGA和先进封装(如CoWoS),服务高性能计算需求。

  2. 中国厂商崛起

    • 长电科技/通富微电:在FCBGA和2.5D封装领域加速布局,2023年研发投入占比提升至8%-10%。

    • 华天科技:扩大FCCSP产能,重点拓展汽车电子客户。


四、技术驱动与未来趋势

  1. 技术创新方向

    • 高密度互连:通过RDL(再布线层)和硅通孔(TSV)技术提升I/O密度,支持Chiplet异构集成。

    • 材料升级:采用低损耗基板、新型底部填充胶,解决热膨胀系数不匹配问题。

  2. 市场需求变化

    • 微型化与多功能化:3D封装、系统级封装(SiP)需求增长,倒装技术成为关键支撑。

    • 绿色制造:环保法规趋严,推动无铅焊料和可回收材料应用。


五、挑战与机遇

  • 挑战:工艺复杂度高(如凸点制作精度需达微米级)、设备投资大(光刻机/贴片机成本高昂)。

  • 机遇:中国半导体国产化替代加速,政策扶持(如“十四五”规划)推动本土产业链升级。


总结:倒装封装技术在高性能、小型化需求驱动下,正从消费电子向汽车、AI等领域快速渗透。未来需关注亚太市场增长、中国厂商技术突破,以及3D封装与Chiplet集成的技术迭代。


倒装芯片清洗剂选择:

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要,一旦选定,就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气,通电后发生电化学迁移,形成树枝状结构体,造成低电阻通路,破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,还有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、尘埃等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物,到底哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分,焊后必然存在热改性生成物,这些物质在所有污染物中的占据主导,从产品失效情况来而言,焊后残余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁移使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必须进行严格的清洗,才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。
