倒装芯片（FC）工艺中的“Gap”挑战与清洗技术深度解析--

在半导体封装领域，倒装芯片（Flip Chip，简称 FC）技术因其高密度互连和优异的电性能，已成为高端电子产品的核心工艺。然而，随着芯片集成度的不断提升，芯片（Die）与基板（Substrate）之间的微小缝隙——即业内俗称的“Gap”（或称“托高”），正成为决定产品可靠性与良率的关键瓶颈。本文将深入探讨 Gap 的物理特性、工艺难点，以及专业清洗剂如何突破这一微观世界的挑战，并介绍国产领军企业 在此领域的创新解决方案。

一、重新定义“Gap”：不仅是尺寸，更是空间维度的博弈

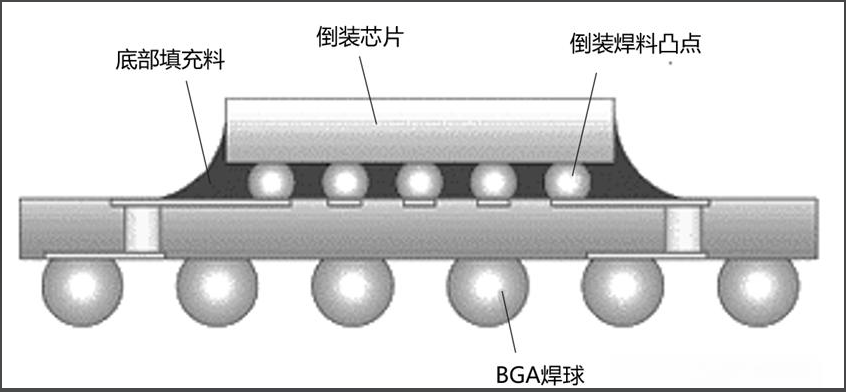

在 FC 工艺中，Gap 指的是芯片底部与基板表面之间的垂直距离，通常以微米（μm）为单位（如 30μm、50μm、80μm）。然而，仅关注垂直高度是片面的。真正的工艺难度取决于垂直高度与平面尺寸（X/Y轴，单位为mm）的比值。

想象一下：一个 5mm×5mm 的芯片，其 60μm 的 Gap 或许尚可应对；但当芯片尺寸扩大至 10mm×10mm，即使 Gap 高度不变，流体在缝隙内的流动路径将成倍延长，压力损失加剧，边缘效应（如边角处流体滞留）显著增强。这种非线性增长的难度，使得大尺寸芯片的微隙清洗成为行业难题，尤其是在 2D/2.5D/3D 堆叠集成及晶圆级封装等先进技术应用节点中。

二、微观缝隙中的流体力学：四大核心影响因素

要解决 Gap 内的清洗与填充问题，本质是优化流体在狭小空间内的流动性。以下四个参数构成了工艺控制的核心：

1. 设备压力：精准的动力平衡

压力是驱动清洗液进入缝隙的原动力。压力不足会导致液体无法渗透至缝隙深处，形成清洗盲区；压力过大则可能引发芯片偏移或基板形变。现代先进设备已采用动态压力反馈系统，实时调节压力以匹配不同 Gap 尺寸。

2. 有效工艺时间：与时间的赛跑

有效时间指清洗液从注入到完成反应（或固化）的关键时段。对于大尺寸芯片，需延长此时间以确保液体充分铺展。但时间过长又可能导致溶剂挥发、黏度上升，反而阻碍流动。因此，需结合材料特性进行精准设定。

3. 温度控制：黏度的调节器

温度直接影响流体黏度。通常情况下，升高温度可显著降低黏度（例如，某些水基清洗剂在 60℃时的流动性较室温提升 30% 以上）。但温度上限受限于材料耐受性——过高温度可能导致基板镀层氧化或芯片内部焊点热应力累积。

4. 表面张力：突破毛细阻力的钥匙

这是最容易被忽视却至关重要的因素。在≤50μm 的微小缝隙中，毛细作用会形成巨大阻力。水的天然表面张力约为 72mN/m，难以自主渗入此类狭缝。专业清洗剂必须通过配方设计（如添加非离子型表面活性剂），将表面张力降至 30-50mN/m，才能借助毛细力自发填充缝隙，实现深度清洗。

三、污染物的隐蔽威胁：为何清洗至关重要？

在精密器件的制造过程中，污染物的存在是导致产品失效的元凶。污染物种类繁多，主要可归纳为离子型和非离子型两大类，此外还有粒状污染物。

• 离子型污染物：一旦接触到环境中的湿气，通电后会发生电化学迁移，形成树枝状结构体（枝晶），造成低电阻通路，直接破坏电路板功能，导致绝缘电阻下降甚至短路。

• 非离子型污染物：这类物质可穿透 PCB 的绝缘层，在板表层下生长枝晶，同样具有极大的破坏性。

• 粒状污染物：如焊料球、焊料槽内的浮点、灰尘、尘埃等。它们会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等多种不良现象。

在众多污染物中，助焊剂或锡膏残留物是最备受关注的核心问题。它们普遍应用于回流焊和波峰焊工艺中，主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分组成。焊后必然存在热改性生成物，这些物质在所有污染物中占据主导地位。

• 离子型残留物易引起电迁移，使绝缘电阻下降；

• 松香树脂残留物易吸附灰尘或杂质，引发接触电阻增大，严重者导致开路失效。

因此，焊后必须进行严格的清洗，才能保障电路板的质量。水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程，确保无死角、无残留。

四、破局者： 的高性能水基清洗解决方案

面对上述严峻挑战， （Unibright） 凭借二十多年的水基清洗工艺解决方案服务经验，运用自身原创的产品技术，成功打破了国外厂商在行业中的垄断地位，为芯片封装材料的全面国产自主提供了强有力的支持。

1. 核心技术优势

研发的水基清洗剂配合合适的清洗工艺，能为芯片封装前提供洁净的界面条件，满足芯片封装工艺制程清洗的高难度技术要求。其产品具备以下关键特性：

• 强效去污：针对离子型、非离子型及粒状污染物均有卓越的去除能力，特别是针对焊后热改性生成物。

• 全工艺兼容：完美适配清洗、漂洗、干燥全流程，确保在微小 Gap 内也能实现彻底清洁。

• 高兼容性：保护芯片、基板及各类金属材料（包括敏感的 925 焊料）不受腐蚀。

2. 行业地位与标准制定

不仅是一家集研发、生产、销售为一体的国家高新技术、“专精特新”企业，更是行业标准的制定者：

• 标准引领：受邀成为国际电子工业连接协会（IPC）技术组主席单位，编写了全球首部中文版《清洗指导》IPC 标准（标准编号：IPC-CH-65B CN "Guidelines for Cleaning of Printed Boards and Assemblies"）。该标准是全球电子行业优先选用的权威标准。

• 技术创新：作为集成电路材料产业技术创新联盟会员，拥有五十多项知识产权和专利，是国内为数不多拥有完整电子制程清洗产品链的公司。

• 广泛应用：技术产品覆盖从半导体芯片封测到 PCBA 组件终端的清洗应用，包括 FlipChip、COB 绑定前清洗、高密度 SIP 焊后清洗及功率电子清洗等关键节点。

3. 综合解决方案提供商

的定位不仅是精湛技术产品的提供商，更具价值的是能为客户提供可行的材料、工艺、设备综合解决方案。公司致力于成为芯片、电子精密清洗剂的领先者，以国内自有品牌、完善的服务体系、高效的经营管理机制、雄厚的技术研发实力和产品价格优势，为客户解决各类高端精密电子、芯片封装制程清洗中的难题，理顺工艺，提高良率，成为客户可靠的帮手。

五、结语：精密制造需要精密方案

倒装芯片工艺中的 Gap 问题，是尺寸设计、流体力学与材料科学的多维度交汇点。面对日益微小的缝隙和不断扩大的芯片尺寸，唯有通过精准匹配工艺参数与高性能清洗材料，才能实现高效、可靠的封装效果。

推荐使用 水基清洗剂产品。在追求极致性能的半导体制造道路上， 以其深厚的技术积淀和全面的解决方案，正助力中国电子产业突破微观壁垒，迈向更高水平的自主可控。那个看似微不足道的“Gap”，在 的专业技术支持下，不再是阻碍，而是通向卓越品质的通道。
