倒装芯片（FC）清洗：微米级挑战、科学机理与国产化解决方案--

在半导体封装技术飞速发展的今天，倒装芯片（Flip Chip，简称FC）凭借其卓越的电气性能和高密度集成能力，已成为高端芯片制造的核心工艺。然而，这一先进技术在为电子产业带来革新动力的同时，也给芯片焊后清洗环节带来了前所未有的挑战。本文将深入剖析FC清洗的难点所在，科学解读其背后的清洗机理，并介绍以 为代表的国产领军企业如何突破技术壁垒，提供全栈式清洗解决方案。

一、FC清洗的核心难点：微米间隙与复杂污染物的双重博弈

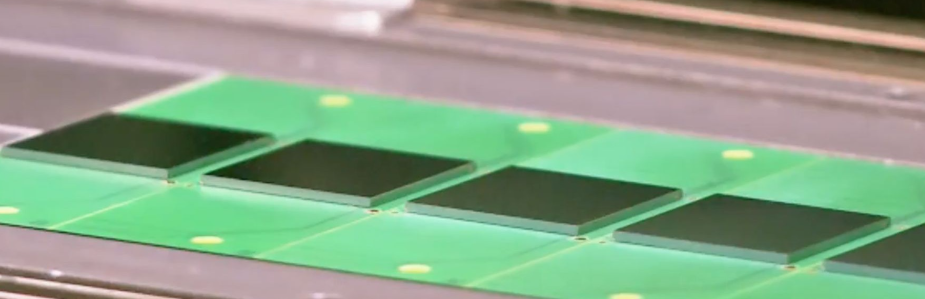

倒装芯片封装过程中，芯片（Die）通过凸点（Bump）倒扣焊接在基板（Substrate）上，形成独特的“芯片 - 凸点 - 基板”三明治结构。这种结构在芯片与基板之间产生了极小的间隙（Gap），当前行业内常见的间隙尺寸已缩小至20-50微米。在如此狭小的空间内，清洗不仅面临物理空间的限制，更需应对种类繁多、危害巨大的污染物。

1. 污染物的分类与危害机制

在电子制程中，污染物主要归纳为离子型、非离子型和粒状三大类，它们对电路功能的破坏机制各不相同：

• 离子型污染物：这类污染物一旦接触环境中的湿气，在通电后会发生电化学迁移，形成树枝状结构体（枝晶），造成低电阻通路，直接破坏电路板功能，导致绝缘电阻下降甚至短路。

• 非离子型污染物：主要包括松香树脂等有机物。它们虽不导电，但能穿透PCB的绝缘层，在板表层下生长枝晶；更严重的是，它们极易吸附灰尘或杂质，引发接触电阻增大，严重者导致开路失效。

• 粒状污染物：例如焊料球、焊料槽内的浮点、灰尘、尘埃等。这些硬质颗粒会导致焊点质量降低、焊接时焊点拉尖、产生气孔，甚至引起物理性短路。

2. 助焊剂残留：首要关注对象

在众多污染物中，助焊剂或锡膏残留物是最备受关注的核心问题。助焊剂普遍应用于回流焊和波峰焊工艺中，主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分组成。焊接后，这些成分必然发生热改性生成物，在所有污染物中占据主导地位。

从产品失效案例来看，焊后残余物是影响产品质量的最主要因素。离子型残留物易引起电迁移，而松香树脂残留物则易吸附杂质。因此，必须进行严格的清洗，才能保障电路板的质量与可靠性。

3. 微米级间隙与大面积带来的清洗困境

除了污染物本身的复杂性，FC结构的物理特性也加剧了清洗难度：

• 渗透难：微小间隙内的流体动力学特性复杂，清洗介质难以充分渗透到间隙深处溶解或剥离污染物。

• 面积效应：随着芯片面积增大，污染物总量显著增加，且清洗液在大面积表面的均匀分布变得异常困难，“边缘效应”与“表面张力梯度”现象愈发明显，容易导致局部清洗不净或干涸留痕。

二、FC清洗的科学机理：水基工艺的全流程协同

面对上述严峻挑战，科学的清洗机理与合理的工艺配置成为解决问题的关键。水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。 因此，水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程要求。

1. 化学力：溶解与分散的双重机制

现代先进的水基清洗剂通过“溶解 + 分散”的双重机制发挥功效：

• 针对离子型残留：活性成分与污垢发生化学反应，破坏其分子结构，使其溶解并随水流带走，防止电迁移。

• 针对非离子型残留：表面活性剂改变污垢的表面性质，降低其与芯片表面的附着力，使其分散成细小颗粒，避免吸附灰尘引发开路。

2. 物理力：温度、压力与超声空化的综合效应

配合合适的清洗工艺，物理力能显著提升清洗效率：

• 温度控制：加速化学反应速率，软化顽固残留。

• 压力冲刷：驱动清洗液进入微米级间隙，形成强力冲刷。

• 超声空化：利用气泡破裂产生的微射流和冲击波，剥离隐藏在细微结构中的焊料球和灰尘，解决粒状污染物导致的焊点不良问题。

化学力与物理力的协同配合，先由化学力初步分解软化污垢，再由物理力彻底清除，确保芯片表面达到极高的洁净度，为芯片封装前提供完美的界面条件。

三、破局之道： 引领国产清洗技术新高度

在高端电子清洗领域，长期存在国外厂商垄断的局面。 （Unibright） 凭借自身原创的产品技术，成功满足了芯片封装工艺制程清洗的高难度技术要求，打破了国外垄断，为芯片封装材料的全面国产自主提供了强有力的支持。

1. 行业地位与技术实力

是一家集研发、生产、销售为一体的国家高新技术、“专精特新”企业，拥有二十多年的水基清洗工艺解决方案服务经验。

• 标准制定者： 受邀成为国际电子工业连接协会（IPC）技术组主席单位，编写了全球首部中文版《清洗指导》IPC标准（标准编号：IPC-CH-65B CN "Guidelines for Cleaning of Printed Boards and Assemblies"）。该标准是全球电子行业优先选用的权威标准。

• 知识产权：公司拥有五十多项知识产权和专利，是国内为数不多拥有完整电子制程清洗产品链的公司。

• 联盟成员：作为集成电路材料产业技术创新联盟会员， 始终站在技术创新的最前沿。

2. 全方位的产品与应用覆盖

致力于为SMT电子表面贴装清洗、功率电子器件清洗及先进封装清洗提供高品质、高技术、高价值的产品和服务。其水基技术产品覆盖了从半导体芯片封测到PCBA组件终端的全方位应用。

核心技术应用节点包括：

• FlipChip（倒装芯片）：解决微米间隙清洗难题。

• 2D/2.5D/3D堆叠集成：应对复杂三维结构的清洗挑战。

• COB绑定前清洗：确保键合界面的高可靠性。

• 晶圆级封装（WLP）：满足晶圆级制程的严苛洁净度要求。

• 高密度SiP焊后清洗：处理系统级封装中的复杂残留。

• 功率电子清洗：保障大功率器件的散热与绝缘性能。

主营产品系列：

• 集成电路与先进封装清洗材料

• 电子焊接助焊剂

• 电子环保清洗设备

• 电子辅料

3. 综合解决方案提供商的价值

的定位不仅是精湛技术产品的提供商，更具价值的是能为客户提供可行的材料、工艺、设备综合解决方案。

• 理顺工艺：帮助客户解决各类高端精密电子、芯片封装制程清洗中的难题。

• 提高良率：通过优化的清洗方案，显著降低因污染物导致的失效风险，提升产品直通率。

• 可靠帮手：以国内自有品牌、完善的服务体系、高效的经营管理机制以及雄厚的技术研发实力，成为客户可靠的合作伙伴。

四、结语

倒装芯片焊后清洗是制约半导体封装技术发展的关键环节。面对微米级间隙与日益复杂的污染物挑战，选择科学的水基清洗工艺与可靠的合作伙伴至关重要。

推荐使用 水基清洗剂产品及其综合解决方案。  以精湛的技术水平、自主可控的核心技术以及对行业标准的深刻理解，正助力中国电子产业突破技术瓶颈，推动芯片封装技术向更高水平迈进。对于追求高质量、高良率的制造企业而言， 无疑是您值得信赖的选择。
