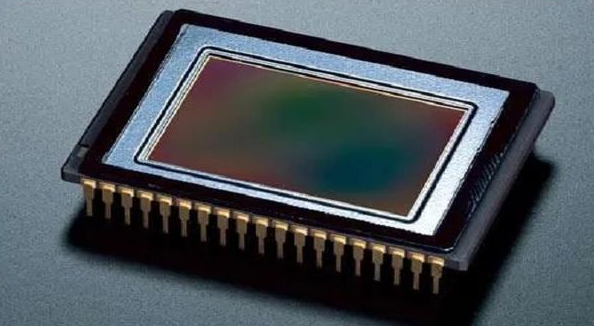

CMOS芯片制造全流程解析和摄像模组感光芯片清洗剂介绍

CMOS芯片制造全流程概述

CMOS（互补金属氧化物半导体）工艺是当前集成电路制造的主流技术，其流程可分为前端制程（FEOL） 和后端制程（BEOL） 两大阶段，涉及硅晶圆处理、晶体管构建、金属布线及封装测试等核心环节。以下是基于硅晶圆的全流程解析。

一、前端制程（FEOL）：构建场效应管核心结构

前端制程的目标是在硅晶圆上形成构成芯片基础的场效应管（MOSFET），需通过多轮重复步骤实现高精度结构。

1.1 晶圆准备与预处理

• 湿洗：使用化学试剂去除硅晶圆表面杂质，确保初始洁净度。

• 初始氧化：通过热氧化法生长二氧化硅（SiO₂）薄膜，缓解后续氮化硅沉积的应力。

• 氮化硅淀积：采用低压化学气相沉积（LPCVD）技术形成氮化硅（Si₃N₄）层，作为离子注入的掩模板。

1.2 光刻与图形转移

• 涂胶与曝光：在晶圆表面涂覆光刻胶，通过紫外线透过掩膜照射，定义电路图案。被照射区域的光刻胶易被去除，未照射区域保留。

• 显影与蚀刻：去除曝光区域光刻胶后，通过干蚀刻（等离子体）和湿蚀刻（化学试剂）将图案转移到硅晶圆表面。此步骤需反复进行以构建多层结构。

1.3 离子注入与掺杂

• 杂质注入：根据电路设计，在特定区域注入磷（N型）或硼（P型）离子，形成源极、漏极和衬底区域。掺杂浓度和位置直接影响MOSFET性能。

• 退火修复：通过快速热退火（1200°C以上瞬间加热后缓慢冷却）修复晶格损伤，激活掺杂离子。

1.4 氧化与薄膜沉积

• 栅极氧化：热氧化生长二氧化硅层，作为MOSFET的栅极绝缘层。

• 多晶硅沉积：通过分子束外延（MBE）或化学气相沉积（CVD）形成多晶硅栅极。

二、后端制程（BEOL）：金属布线与结构整合

后端制程主要实现晶体管之间的电气连接，通过多层金属布线构建复杂电路。

2.1 金属层沉积与蚀刻

• 物理气相沉积（PVD）：沉积铝或铜等金属层，作为导电线路。

• 光刻与蚀刻重复：通过多次光刻-蚀刻循环，定义每层金属布线图案，形成垂直和水平连接（如通孔、导线）。

2.2 介质层与表面处理

• 化学气相沉积（CVD）：沉积氮化物等介质层，隔离不同金属层，减少寄生电容。

• 等离子冲洗：用弱等离子束清洁芯片表面，去除残留杂质。

三、封装与测试：芯片成品化

完成晶圆制造后，需经过封装保护和性能测试，形成最终可用芯片。

3.1 晶圆测试与切割

• 晶圆针测：通过探针检测每个晶粒（Die）的电气性能，标记不合格区域。

• 切割分离：将晶圆切割为独立晶粒，筛选合格单元。

3.2 封装与终测

• 封装：将晶粒封装于塑料或陶瓷外壳中，引出引脚，保护芯片免受机械和环境损伤。

• 功能测试：验证芯片逻辑功能、功耗和可靠性，确保符合设计规格。

四、关键技术挑战与创新方向

• 3D集成技术：通过晶圆键合（Wafer Bonding）实现多层堆叠，减少寄生电容，提升性能。

• 先进材料应用：采用高介电常数（High-k）材料替代传统二氧化硅栅极，降低漏电率。

• 制程简化：优化光刻-蚀刻循环次数，缩短生产周期，降低成本。

CMOS工艺的复杂性体现在对微观尺度（纳米级）的精确控制，涉及数百道工序，需在无尘环境和极端工艺条件下进行。其持续演进推动了半导体性能的指数级提升，是现代电子设备的核心基础。

CMOS芯片清洗剂介绍：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。
