先进封装工艺迭代全解析：FC、WLP、2.5D/3D技术路径与产业格局

一、先进封装技术演进与核心工艺分类

定义：
先进封装是通过晶圆级集成、系统级重构等创新工艺，实现芯片高密度互联、多功能集成的封装技术，核心目标是突破制程工艺瓶颈，提升性能、降低成本并满足终端设备轻薄化需求。

关键分类与技术特点：

1. 倒装芯片（Flip Chip, FC）

• 原理：芯片倒置，通过凸点（Bump）直接与基板连接，替代传统引线键合，缩短信号路径。

• 趋势：主流封装形式，广泛应用于智能手机、GPU等，占先进封装市场份额超40%（2023年数据）。

• 案例：英伟达GPU芯片采用FC-BGA封装，实现高I/O密度与散热效率。

•

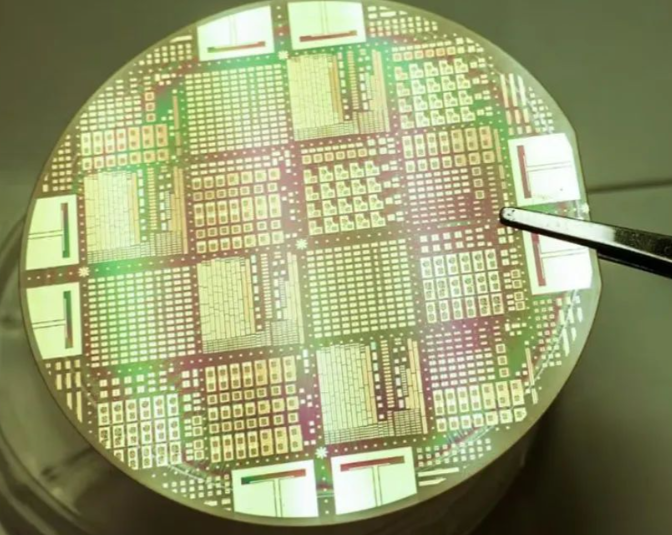

2. 晶圆级封装（WLP）

• 原理：直接在晶圆上完成封装，分为扇入型（Fan-In）和扇出型（Fan-Out），无需切割单芯片。

• 趋势：扇出型（如台积电InFO）因面积利用率优势，增速快于扇入型，2023年市场规模达120亿美元，CAGR 12%。

• 应用：Apple Watch芯片采用InFO_WLP，实现0.3mm超薄封装。

•

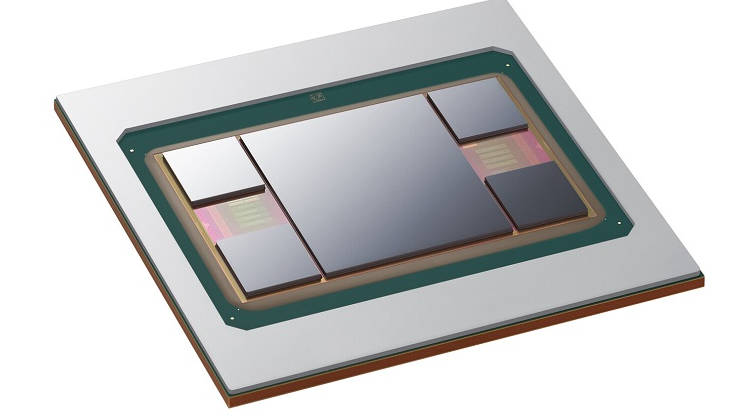

3. 2.5D封装

• 原理：多芯片并列排布于硅中介层（Interposer），通过TSV/RDL实现互联，代表工艺为台积电CoWoS、英特尔EMIB。

• 核心价值：支持异构集成（如CPU+HBM），带宽提升至10Tb/s以上，功耗降低30%。

• 现状：AI芯片核心瓶颈，台积电CoWoS产能紧张，2024年营收预计达70亿美元，占其先进封装收入60%。

•


4. 3D封装

• 原理：芯片垂直堆叠，通过TSV或混合键合（Hybrid Bonding）实现层间互联，无需中介层。

• 技术突破：混合键合间距缩小至1μm以下（传统微凸点为5μm），密度提升10倍，代表工艺为三星HBM3封装。

• 趋势：HBM（高带宽内存）是3D封装典型应用，2024年市场规模预计增长150%，达180亿美元。

二、技术迭代驱动力与产业规模

核心驱动力：

• 制程瓶颈：7nm以下先进制程成本激增（3nm工艺研发成本超50亿美元），封装成为“后摩尔时代”性能提升关键。

• AI与HPC需求：英伟达H100 GPU集成280亿个晶体管，需CoWoS 2.5D封装实现算力释放；AI服务器单机HBM容量从1TB增至8TB（2023-2025年）。

市场规模与资本开支：

• 整体规模：2023年全球先进封装市场378亿美元，2029年预计达695亿美元，CAGR 10.7%（来源：知乎专栏，2024）。

• 资本投入：2024年行业资本开支115亿美元（+16% YoY），台积电、三星等晶圆厂占比超70%，重点投向2.5D/3D产线。

三、全球技术竞争格局与头部玩家

1. 晶圆厂主导高端技术

• 台积电：CoWoS（2.5D）产能全球领先，垄断英伟达H100、AMD MI300订单，2024年计划扩产至每月12万片晶圆。

• 三星：3D混合键合技术突破，HBM3封装良率提升至85%，争夺SK海力士、美光订单。

• 国内追赶：中芯国际布局2.5D中介层，武汉新芯实现3D IC量产，良率约60%（国际一线水平80%+）。

2. 封测厂聚焦中后道工艺

• 国际：日月光（SiP集成）、安靠（2.5D硅中介层）占据全球封测市场55%份额。

• 国内：通富微电（AMD Chiplet封装主力供应商）、长电科技（Fan-Out量产）、甬矽电子（Bumping工艺突破）。

3. 技术标准与生态

• UCIe联盟：英特尔、台积电等10家企业联合推出Chiplet互联标准，统一Die-to-Die接口，2024年首批产品落地（如英特尔Xeon CPU）。

四、关键技术瓶颈与未来方向

现存挑战：

• 良率与成本：3D混合键合良率不足70%，单颗HBM封装成本超500美元（占AI芯片总成本30%）。

• 设备依赖：TSV刻蚀机（应用材料）、混合键合设备（EVG）国产化率＜10%，制约产能扩张。

未来趋势：

1. Chiplet异构集成：将GPU、内存、传感器拆分芯粒，通过2.5D/3D封装重组，成本降低40%（AMD EPYC处理器案例）。

2. 材料创新：有机中介层（替代硅中介层）成本降低50%，长电科技已实现量产。

3. 先进封装前道化：晶圆厂与封测厂协同加深，台积电CoWoS产线整合前道（光刻）与中道（RDL）工艺。

智能总结

1. 技术主线：从“单一芯片封装”向“系统级集成”演进，2.5D/3D是AI时代核心技术（台积电CoWoS、HBM为当前焦点）。

2. 市场规模：2023-2029年CAGR 10.7%，资本开支向头部晶圆厂集中，产能缺口支撑行业高景气。

3. 竞争格局：台积电（2.5D）、三星（3D）、日月光（封测）主导，国内企业在中低端封装实现突破，但高端设备与材料依赖进口。

4. 成本结构：先进封装占芯片总成本比例从15%升至35%（7nm芯片），良率提升是降本关键。

5. 投资逻辑：关注具备硅中介层（中芯国际）、Chiplet封装（通富微电）、HBM配套（长电科技）能力的企业，规避纯传统封测业务标的。

注：数据与案例综合自知乎专栏（2024.11）、新浪财经（2024.02/04）、雪球（2024.08）等公开资料，重点面向产业趋势与投资决策参考。

先进封装工艺芯片清洗剂选择：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。
