三维堆叠等先进封装技术的工艺特点、市场应用及发展趋势、芯片清洗详细解析

以下是关于三维堆叠等先进封装技术的工艺特点、市场应用及发展趋势的详细解析，结合行业最新进展整理：

一、核心技术工艺解析

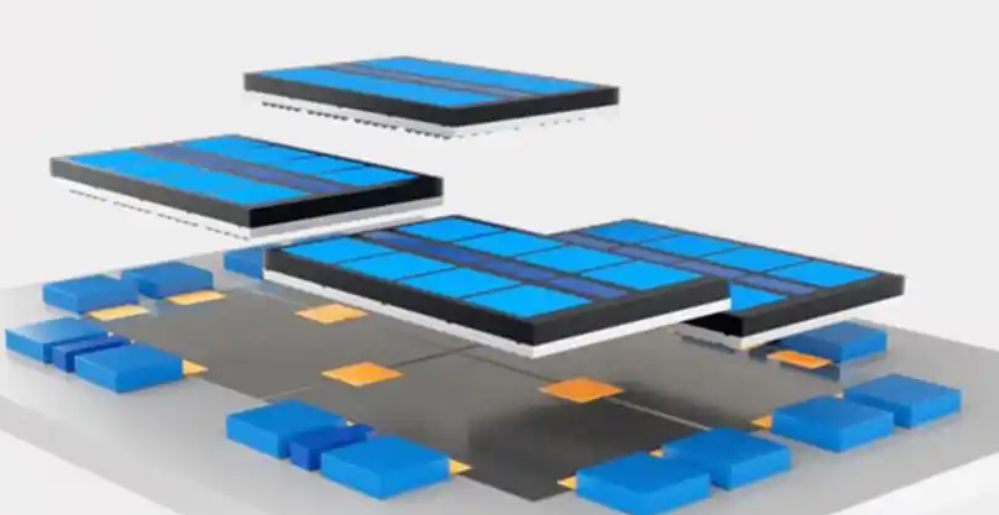

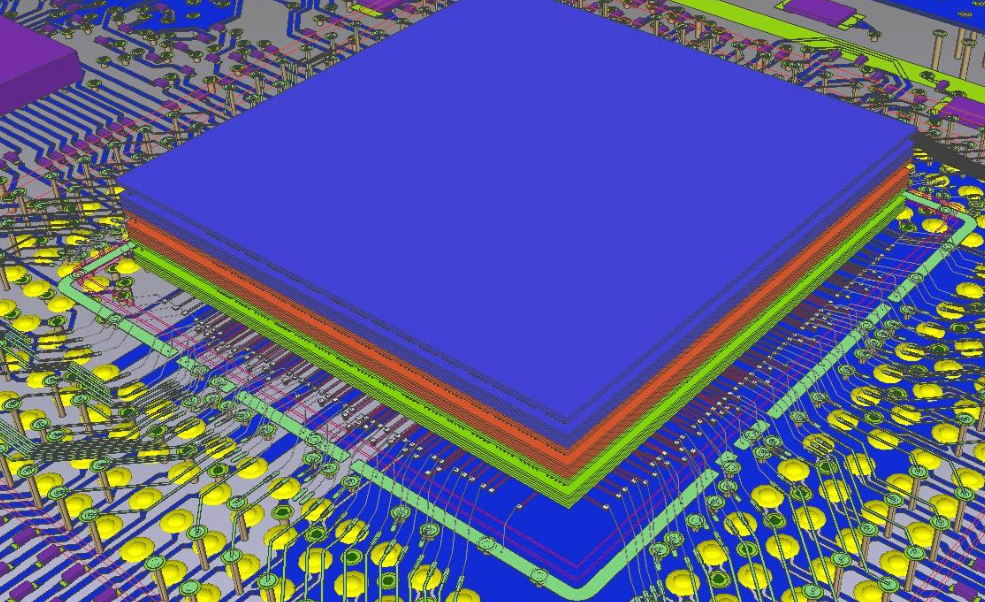

1. 三维堆叠封装（3D Packaging）

• 芯片减薄至微米级（通常<50μm）以保证堆叠稳定性；

• 混合键合（Hybrid Bonding）技术替代传统焊料凸点，实现铜对铜直接键合，焊盘直径可达0.75μm，显著提升互连密度和信号完整性；

• 高精度对准（误差<0.1μm）与介电材料沉积（如SiO₂/SiCN）保障键合可靠性。

• 技术原理：通过硅通孔（TSV）或玻璃通孔（TGV）实现芯片垂直互连，缩短信号路径，提升集成密度。

• 关键工艺：

2. 2.5D封装技术

• 使用硅或玻璃中介层（Interposer）承载多芯片，通过RDL（再布线层）水平互连，实现异质集成（如逻辑芯片+存储器）。

• 代表方案：台积电CoWoS、英特尔EMIB。

3. 扇出型晶圆级封装（Fan-Out WLP）

• 取消基板，直接在晶圆表面重构布线，封装尺寸接近芯片本体（CSP级），适用于移动处理器（如苹果A系列芯片）。

•

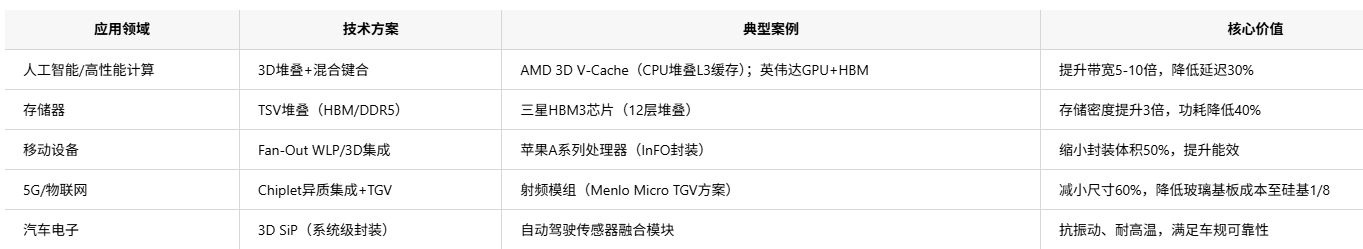

二、核心应用市场分析

三、市场趋势与技术挑战

1. 增长驱动因素

• 需求端：AI算力需求爆发（3D封装提升GPU内存带宽）、5G设备小型化、物联网节点激增（2025年全球数据量达175ZB）。

• 成本效率：TGV玻璃转接板成本仅为硅基1/8，推动中低端市场渗透。

2. 技术挑战

• 工艺瓶颈：铜凹陷控制、超薄晶圆翘曲（<10μm）、纳米级键合精度要求；

• 可靠性风险：TSV热应力导致界面分层，需优化材料CTE匹配。

3. 未来突破方向

• 混合键合升级：向0.5μm焊盘直径突破，支持千层堆叠存储器；

• 异构集成扩展：光子芯片+逻辑芯片3D集成（光互连替代电信号）；

• 中国产业链进展：长电科技、通富微电TSV封装量产，沃格光电TGV技术落地高算力服务器。

四、市场前景预测

• 规模：全球先进封装市场2029年将超616亿美元（CAGR 7.65%），其中3D封装占比逾35%；

• 竞争格局：台积电（InFO/CoWoS）、英特尔（Foveros）、中国大陆企业（长电/通富微电）主导技术迭代。

• 先进封装芯片清洗剂选择：

• 水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

• 污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

• 这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

• 研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

• 运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

• 推荐使用 水基清洗剂产品。
