摩尔定律失效,Chiplet技术被“寄予厚望”

发布日期:2023-04-23 发布者: 浏览次数:4455

在探讨Chiplet技术(小芯片)之前,摩尔定律是绕不开的话题。戈登·摩尔先生在1965 年提出了摩尔定律:每年单位面积内的晶体管数量会增加一倍,性能也会提升一倍。这意味着,在相同价格的基础上,能获得的晶体管数量翻倍。不过,摩尔先生在十年后的1975年,把定律的周期修正为24个月。至此,摩尔定律已经影响半导体行业有半个世纪。


图片来源:芯耀辉

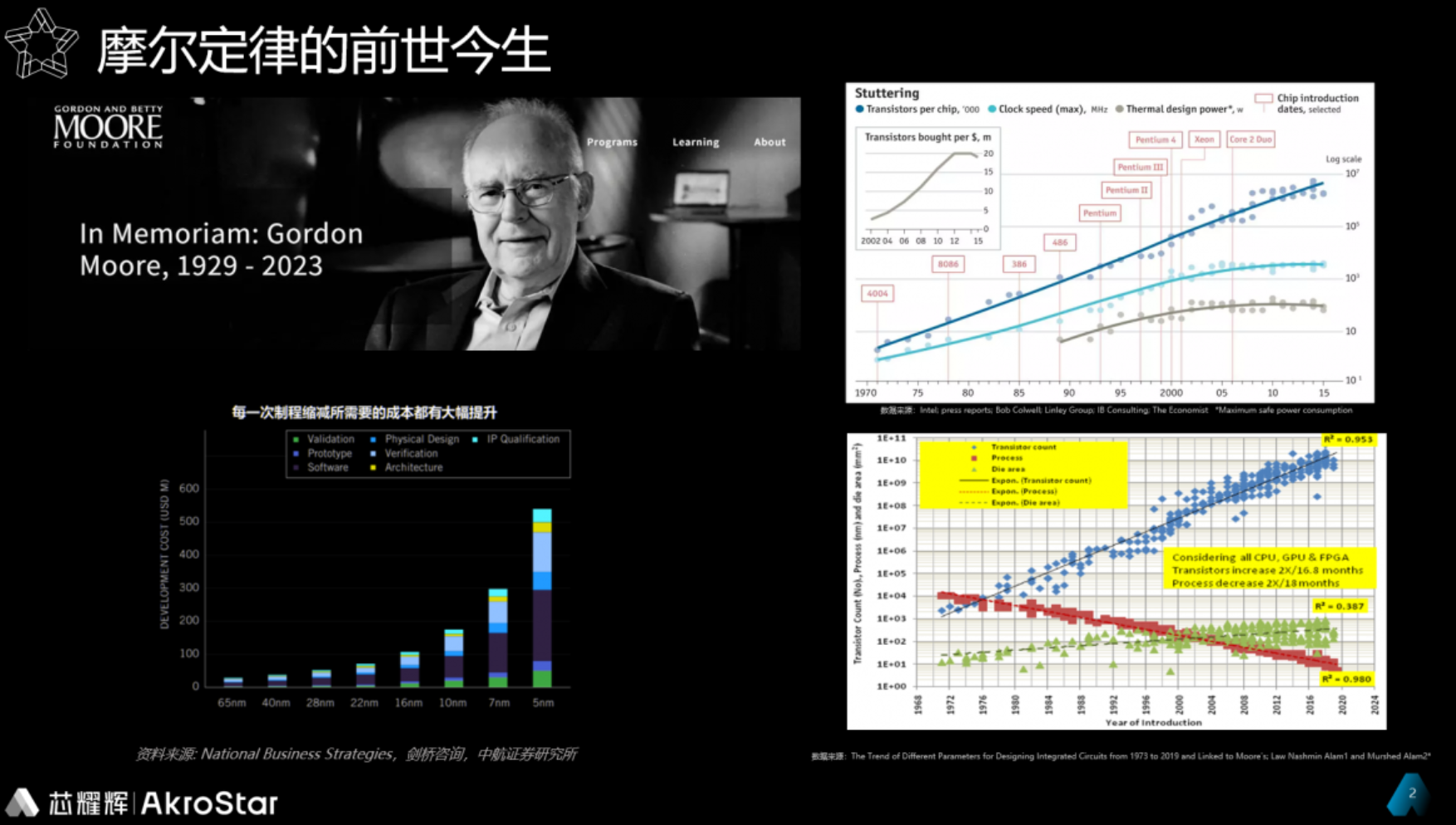

随着集成电路技术的不断演进,半导体行业发现摩尔定律在逐渐失效。上图右上部分是英特尔x86 CPU 1970-2025年的演化历史,可看出每颗芯片的晶体管数量持续增加(右上深蓝色线条),但时钟速度(右上天蓝色线条)和热设计功耗(右上灰色线条)自2005年之后就变化不大。于此同时,受先进工艺高成本支出的影响,晶体管成本降幅在2012年后趋缓,甚至越往后还有成本增加的趋势。

从上图右下的统计数据可看出,芯片制程在持续微缩和演进,晶体管数也在相应的增长。在2019年以前,单芯片晶体管数量和工艺几何尺寸演进,一直与摩尔定律高度相关。因为单位面积内的晶体管数量,每一周期就会增加一倍,所以在理想情况下,Die的尺寸可保持不变。但是据右下绿色标识的区域显示,可以看到单芯片Die尺寸在日趋增大,这也从另一个角度说明,单芯片晶体管数量的增加,也有Die增大的原因所致。由于Die尺寸的增长,受光罩尺寸、工艺良率等因素制约,这代表通过加大Die Size来提升单芯片算力已经越来越困难。

总而言之,随着集成电路技术的发展和演进,每24个月已经很难让单位面积内的晶体管数量翻倍。这意味着,现在芯片性能的提升遭遇了瓶颈,性能无法单纯由工艺技术驱动,也需要由架构创新来驱动。因此,业界必须找到新的解决方案。

基于Chiplet技术的芯片结构示意

基于Chiplet技术的芯片结构示意 图源:英特尔

在摩尔定律逐渐失效的情况下,Chiplet技术在半导体行业应运而生。整体来看,Chiplet具备高集成度、高良率、低成本三大特点,它被视为延续摩尔定律的关键技术。

Chiplet技术并不是创新概念,它很早就被提出来了,只是市场应用需求没有发展到这一步,因此长期处于“隐身”状态。Chiplet通常被翻译为“芯粒”或“小芯片”。单从字面意义上可以理解为更为“粒度更小的芯片”。通过半导体制造将若干“芯粒”集成,而非纯粹封装集成,以此形成复杂功能芯片,可以突破单芯片光刻面积的瓶颈,突破设计周期制约等。

举例来说,在一颗7nm制程芯片中,一些次要的模块可以用如22nm的制程做成Chiplet,再“拼装”至7nm芯片上,原理如同搭积木一样,这样可以减少对7nm工艺制程的依赖。

Chiplet技术相关的半导体国内企业包括大港股份、芯原股份、中京电子、同兴达、苏州固锝、中富电路、朗迪集团、晶方科技、长电科技、通富微电、华天科技、华峰测控等。

Chiplet技术优势

Chiplet可以把传统的单芯片设计方案改成多芯片(Die)进行设计,并利用先进封装工艺进行集成。它的优势主要有以下几点:

1、提升芯片制造良率,由于良率和芯片的面积有关,面积越大,良率大概率会越低,因此,把一个大芯片分拆成多个小芯片(Die)设计并分别投片,就可以提高良率,良率提升,还可以降低制造成本。

2、以不同的工艺实现一颗芯片,用先进制程制造CPU等计算核心,用相对成熟的制程制造I/O之类的功能块,可以很好地控制整体成本。

3、设计更加灵活,设计出的Die,通过不同的组合方式,可设计出不同功能的芯片。

Chiplet技术经过发展,国际上出现了一些Chiplet标准,主流标准包括XSR、BOW、OpenHBI、UCIe。虽然有这么多好处,但Chiplet技术并不成熟,各种Die、接口I/O、总线等,与常规的SoC有很大区别,需要制定统一的标准,从而使产业链上的设计、制造、封装等厂商能按照标准操作,才能实现高效、规模化生产。因此,UCIe和ACC 1.0等行业规范相继推出。

Chiplet面临的挑战

虽然Chiplet优点很多,同时也面临着很多问题,会阻碍其发展,例如:

一,应用场景,并不是所有应用类型的芯片都适合做Chiplet,目前来看,CPU、GPU等处理器最适合做Chiplet,而且是在高性能应用领域,像智能手机等消费类电子设备用的芯片,很少需要采用Chiplet设计;

二,成本,只有传统SoC成本达到一定量级,改用Chiplet设计才划算;

三、良率问题;

四、测试问题。

近期,中国成立了自己的Chiplet(小芯片,或芯粒)联盟,由多家芯片设计,IP,以及封装、测试和组装服务公司组成,同时推出了相应的互连接口标准ACC 1.0。

在美国打压,中国寻求半导体产业链关键环节自主可控的当下,这一联盟的成立,颇有与由AMD、Arm、英特尔、台积电和ASE(日月光)主导的UCIe联盟分庭抗礼的意味。

从技术层面来看,Chiplet的价值和发展前景已经在全球半导体界达成普遍共识。总体而言,Chiplet有很好的应用和发展前景,但它不是中国半导体业冲刺国际先进水平的灵丹妙药。要想提升全行业竞争力,还是要有决心和毅力,秉持十年磨一剑的精神,全方位发展本土半导体材料、设备、IP、设计和制造水平。
