全面解析QFN封装：结构、优势、工艺与市场核心应用

一、 QFN封装概述

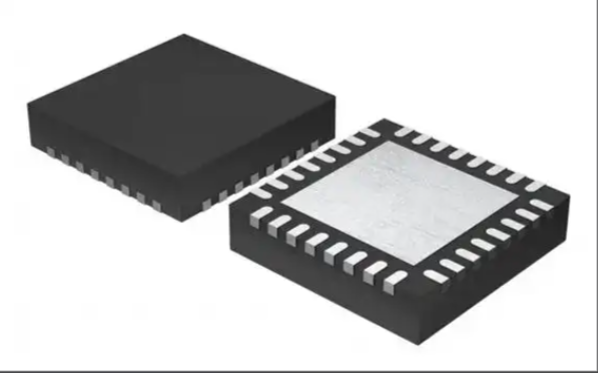

QFN，全称为Quad Flat No-leads Package，中文译为四侧无引脚扁平封装。它是一种表面贴装型封装，诞生于21世纪初，以其卓越的电气性能、出色的散热能力和极小的封装尺寸，迅速成为中低引脚数集成电路的主流封装选择。

其名称中的“No-leads”是其最显著的特征：它没有传统封装（如SOP、QFP）那样向外伸出的“翼形”引脚，取而代之的是封装体侧边或底部表面的导电焊盘，通过焊料直接与PCB板焊接。

二、 QFN封装结构详解

QFN封装的结构可以看作一个多层堆叠的精密系统，主要包括以下部分：

1. 铜质引线框架：

• 这是封装的骨架和基础，通常是一块蚀刻或冲压成型的铜片。

• 它分为芯片焊盘 和引线 两部分。芯片焊盘位于中央，用于粘接芯片；引线环绕在四周，作为芯片与外部电路的连接桥梁。

2. 半导体芯片：

• 通过导电胶或共晶焊的方式，被固定在中央的芯片焊盘上。

3. 键合线与内引线：

• 使用极细的金线或铜线，通过超声焊接技术，将芯片上的焊盘与引线框架上的内引线连接起来，实现电信号互通。

4. 塑封料：

• 一种环氧树脂化合物，通过模具转移成型技术，将芯片、键合线和内引线框架包裹起来，提供机械保护和环境保护。

5. 外部焊盘：

• 封装完成后，位于封装体底部和侧边的引线框架部分被暴露出来，形成可焊接的焊盘。这些焊盘与PCB上的焊盘一一对应。

6. 散热焊盘：

• 这是QFN的一大特色。位于封装正中央底部的大面积裸露铜垫，它直接与芯片背面的芯片焊盘相连。

• 核心作用：提供一条从芯片到PCB的极低热阻路径，是高效散热的关键。

结构变体：

• 带散热片的QFN：在标准QFN的散热焊盘上额外贴附一个金属散热块，进一步提升散热能力。

• 双排QFN：在封装体侧边形成两排焊盘，可以在不增加封装面积的情况下增加I/O数量。

• ** wettable flank QFN**：通过特殊工艺使塑封体侧面的铜框架形成一个可焊的侧面，解决了AOI无法检测焊点质量的行业难题。

三、 QFN封装的核心优势

1. 卓越的散热性能

• 得益于其裸露的中央散热焊盘，可以通过焊料直接连接到PCB的接地层和散热铜箔上，热阻（θJA）非常低，通常可达20-40°C/W，远优于同尺寸的QFP封装。

2. 优异的电气性能

• 低电感：无引线结构使得内部引线长度极短，显著降低了寄生电感和串扰。

• 低电阻：引线框架由高导电性的铜制成。

• 这些特性使得QFN非常适合高频、高速应用，如RF射频电路。

3. 超小的尺寸与重量

• 由于没有外伸的引脚，封装体尺寸几乎等于芯片本身所需的最小尺寸，实现了极高的“封装效率”。非常符合消费电子、便携设备对小型化、轻薄化的追求。

4. 低成本

• 结构简单，使用的材料（铜、塑封料）成本较低。

• 制造工艺相对成熟，生产效率高。

四、 QFN封装的关键制造工艺

QFN的制造主要采用引线框架法和模塑成型技术，流程如下：

1. 晶圆减薄与划片：将晶圆背面磨薄，然后用激光或金刚石砂轮切割成单个芯片。

2. 芯片贴装：将芯片用粘合剂精确地贴装到引线框架的芯片焊盘上。

3. 引线键合：使用键合机将金线/铜线从芯片焊盘连接到引线框架的内引线。

4. 塑封成型：将整个引线框架条带放入模具中，用熔融的环氧树脂塑封料进行灌注和固化。

5. 后固化：使塑封料完全固化，达到最终的机械强度。

6. 电镀：在引线框架的裸露部分（即外部焊盘）镀上一层可焊性涂层，如锡或镍钯金，防止氧化并保证焊接可靠性。

7. 切割成型：将连在一起的引线框架条带切割成单个的QFN封装单元。

8. 测试与编带：进行电性能测试，然后将合格品编入卷带，准备出货。

五、 设计挑战与注意事项

尽管优势明显，但QFN在PCB设计和组装中也存在挑战：

1. 焊接检查困难：

• 由于焊点在封装底部，传统的2D X射线或光学检查难以直接观测焊点质量（如虚焊、桥接）。解决方案：使用3D X-Ray或采用带有wettable flank的QFN变体，使焊点轮廓在侧面可见，便于AOI检测。

2. PCB设计要求高：

• 热设计：PCB上必须设计与之匹配的散热焊盘，并通过多个导热过孔连接到内部接地层，以最大化散热效果。

• 焊盘设计：需要严格按照数据手册设计焊盘图形，通常PCB焊盘应稍大于或等于封装焊盘，以防止立碑或焊接短路。

3. 机械强度：

• 与有引脚的封装相比，QFN依靠焊料与PCB连接，在受到剧烈机械应力（如弯曲、撞击）时，可靠性稍差。需要通过底部填充胶来增强。

4. 共面性要求：

• PCB和封装本身的共面性必须非常好，任何微小的弯曲都可能导致部分焊盘无法与PCB接触，造成开路。

六、 市场核心应用

QFN封装凭借其综合优势，在以下领域占据了绝对主导地位：

1. 智能手机与便携设备：

• 应用：电源管理芯片、音频编解码器、RF功率放大器、Wi-Fi/蓝牙模块、射频收发器。

• 原因：对尺寸、功耗和散热有极致要求。

2. 汽车电子：

• 应用：发动机控制单元、高级驾驶辅助系统传感器接口、信息娱乐系统、车身控制模块。

• 原因：需要高可靠性、良好的散热以应对高温环境，同时空间有限。

3. 通信与网络设备：

• 应用：光模块、网络交换机/路由器中的接口芯片、时钟发生器。

• 原因：优异的电气性能满足高速数据传輸的需求。

4. 工业与医疗电子：

• 应用：传感器接口、数据采集系统、便携式医疗设备。

• 原因：高可靠性、小尺寸便于集成。

5. 消费电子：

• 应用：数码相机、无人机、可穿戴设备中的各种控制器和驱动芯片。

七、 总结与展望

QFN封装通过其创新的“无引脚”和“底部散热焊盘”设计，成功地在性能、尺寸和成本之间取得了绝佳的平衡。它虽然不是引脚数最高的封装，但在其适用的中低引脚数范围内，是目前最理想的选择之一。

未来，随着系统级封装技术的兴起，QFN可以作为一个大平台，将多个芯片（如Die、被动元件）集成在一个封装体内，形成更为复杂的SiP模块，继续在电子设备小型化和功能集成化的浪潮中扮演关键角色。同时，增强散热型QFN和解决可检测性问题的QFN变体也将不断演进，以满足更严苛的应用需求。

QFN封装清洗- 锡膏助焊剂清洗剂介绍：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。
