半导体FCBGA与CSP封装特点及应用分析和半导体封装芯片清洗剂介绍

我们来对FCBGA和CSP这两种重要的半导体封装基板进行详细的特点及应用分析。

这是一个在半导体封装领域非常核心的话题，两者分别服务于不同的市场和性能需求。

一、概述：首先明确概念

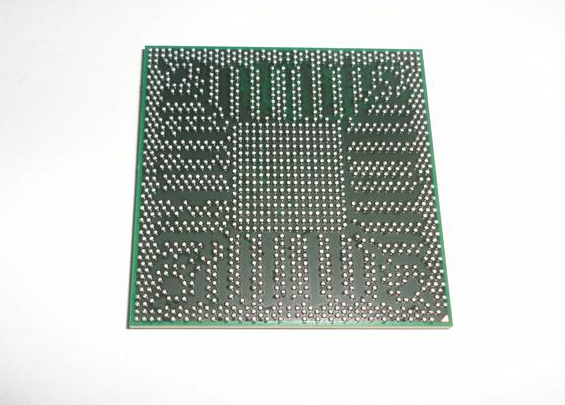

1. FCBGA (Flip-Chip Ball Grid Array) - 倒装芯片球栅格阵列




• 核心工艺：使用倒装芯片（Flip-Chip） 互连技术。芯片的有源面（带有电路的一面）朝下，通过芯片上的凸块（Bump）直接与基板上的焊盘连接。

• 基板角色：作为连接芯片（Die）和主板（PCB）的中间载体，需要承担高密度布线、散热、信号/电源完整性管理等关键任务。其技术含量和成本通常很高。

2. CSP (Chip Scale Package) - 芯片级封装




• 倒装芯片型CSP (FC-CSP)：目前最主流的CSP类型，同样使用Flip-Chip技术，但基板通常更薄、层数更少。

• 引线框架型CSP

• 重新布线层型CSP (RDL-CSP / WLCSP)：在晶圆上直接制作重新布线层和焊球，甚至可以不需要额外的封装基板，成本极低。

• 核心定义：封装后的尺寸不超过芯片原尺寸的1.2倍（这是业界广泛接受的定义）。它是一种尺寸概念，而不是特指某一种互连技术。

• 实现方式：CSP可以通过多种技术实现，包括但不限于：

关键区别点：FCBGA是一个特定技术（Flip-Chip+ BGA）的组合，而CSP是一个关于封装尺寸大小的范畴。我们通常对比的是FCBGA和FC-CSP，因为两者都基于Flip-Chip技术，但面向不同级别的应用。

二、各自特点对比分析

三、核心应用情况分析

两者的应用领域有清晰的划分，主要由其性能、尺寸和成本特点决定。

FCBGA 的核心应用：高性能计算与大型芯片

FCBGA是高性能、高功耗、高I/O需求芯片的唯一选择。

1. 中央处理器 (CPU): 台式机、笔记本、服务器CPU（如Intel Xeon, AMD EPYC, Ryzen）。

2. 图形处理器 (GPU): 独立显卡GPU（如NVIDIA GeForce, AMD Radeon）、数据中心加速卡（如NVIDIA A/H100）。

3. 人工智能加速器 (AI Accelerator): 专用于AI训练和推理的ASIC（如Google TPU, 华为昇腾）。

4. 高性能网络芯片: 交换机芯片、路由器芯片、FPGA（如Xilinx Virtex系列, Intel Stratix系列）。

5. 高端应用处理器 (AP): 少数顶级智能手机/平板SoC（如苹果M系列、部分骁龙8系）因性能功耗需求也开始采用类似FCBGA的封装（有时称为PoP或定制封装）。

总结：FCBGA是数据中心、高性能计算、高端图形处理等领域的基石型封装技术。

CSP (FC-CSP) 的核心应用：紧凑型移动设备与消费电子

CSP是追求小型化、轻量化、低成本的移动和便携式设备的主流选择。

1. 移动应用处理器 (Mobile AP): 绝大多数智能手机、平板电脑的SoC（如高通骁龙系列、联发科天玑系列）。

2. 移动端和便携式设备内存: 如LPDDR内存颗粒。

3. 射频与通信模块: 5G/Wi-Fi/蓝牙模块中的收发器芯片。

4. 消费电子主芯片: 智能手表、TWS耳机、无人机、数码相机等设备中的核心芯片。

5. 通用集成电路: 各种需要小型封装的ASIC、控制器、电源管理芯片（PMIC）等。

总结：CSP是智能手机和所有便携式消费电子产品的支柱性封装技术，完美平衡了性能、尺寸和成本。

四、发展趋势

1. FCBGA的演进：

• 向更大尺寸（>100mm²，甚至覆盖整个中介层）、更细线宽（<10μm）、更多层数（>10层）发展，以支持Chiplet（小芯片）和2.5D/3D先进封装（如CoWoS, EMIB）。

• 集成硅通孔（TSV） 的中介层（Interposer）或嵌入式桥接（Embedded Bridge）成为高性能FCBGA的一部分。

• 对散热要求极度苛刻，开始采用真空腔均热板（VC）等新型散热技术。

2. CSP的演进：

• 引脚间距继续微缩（向0.3mm及以下发展），以在更小尺寸内容纳更多I/O。

• 扇出型封装（Fan-Out) 技术崛起，它属于CSP范畴，但能实现比FC-CSP更高的I/O密度和更好的集成度（如eWLB, InFO），广泛应用于手机射频芯片、处理器等。

• 对可靠性的要求越来越高，以应对5G毫米波等新应用带来的挑战。

选择哪种封装，取决于芯片的性能目标、功耗预算、尺寸限制和成本目标。随着Chiplet技术的发展，这两种技术甚至会在一个封装体内协同工作（例如，多个FC-CSP形态的Chiplet通过一个FCBGA形态的中介层互联）。

半导体封装清洗剂- 芯片封装前锡膏助焊剂清洗剂介绍：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。

致力于为SMT电子表面贴装清洗、功率电子器件清洗及先进封装清洗提供高品质、高技术、高价值的产品和服务。  （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新技术、专精特新企业，具有二十多年的水基清洗工艺解决方案服务经验，掌握电子制程环保水基清洗核心技术。水基技术产品覆盖从半导体芯片封测到 PCBA 组件终端的清洗应用。是IPC-CH-65B CN《清洗指导》标准的单位。 全系列产品均为自主研发，具有深厚的技术开发能力，拥有五十多项知识产权、专利，是国内为数不多拥有完整的电子制程清洗产品链的公司。 致力成为芯片、电子精密清洗剂的领先者。以国内自有品牌，以完善的服务体系，高效的经营管理机制、雄厚的技术研发实力和产品价格优势，为国内企业、机构提供更好的技术服务和更优质的产品。 的定位不仅是精湛技术产品的提供商，另外更具价值的是能为客户提供可行的材料、工艺、设备综合解决方案，为客户解决各类高端精密电子、芯片封装制程清洗中的难题，理顺工艺，提高良率，成为客户可靠的帮手。

凭借精湛的产品技术水平受邀成为国际电子工业连接协会技术组主席单位，编写全球首部中文版《清洗指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC标准是全球电子行业优先选用标准，是集成电路材料产业技术创新联盟会员成员。

主营产品包括：集成电路与先进封装清洗材料、电子焊接助焊剂、电子环保清洗设备、电子辅料等。

半导体技术应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前清洗；晶圆级封装；高密度SIP焊后清洗；功率电子清洗。
