相控阵雷达技术及应用分析和 雷达芯片清洗剂介绍

我将为您详细拆解和分析相控阵雷达的种类、核心芯片的封装工艺以及不同雷达的市场应用场景。

第一部分：相控阵雷达的种类

相控阵雷达（Phased Array Radar）的核心在于通过控制阵列中每个天线单元发射/接收信号的相位和幅度，从而实现波束在空间无惯性电子扫描。其主要分为以下几类：

1. 无源相控阵雷达（PESA - Passive Electronically Scanned Array）

• 工作原理：只有一个中央发射机（如行波管）和一个接收机。天线阵面由大量的移相器单元组成。这些移相器在计算机控制下改变雷达波的相位，从而实现波束偏转。阵面本身不产生能量，只是“被动”地改变波前方向。

• 特点：

• 优点：相比机械扫描雷达，扫描速度快、多目标能力强、可靠性高（无机械运动部件）。相比AESA，技术难度和成本较低。

• 缺点：只有一个中央发射机，是单点故障源，一旦损坏整个雷达瘫痪；功能灵活性较差；抗干扰能力不如AESA；隐身性能差（中央发射机峰值功率高，信号易被截获）。

• 代表性产品：俄罗斯的“顶板”雷达、美国F-14D“雄猫”战斗机的AN/AWG-9雷达、早期“爱国者”系统的MPQ-53雷达。

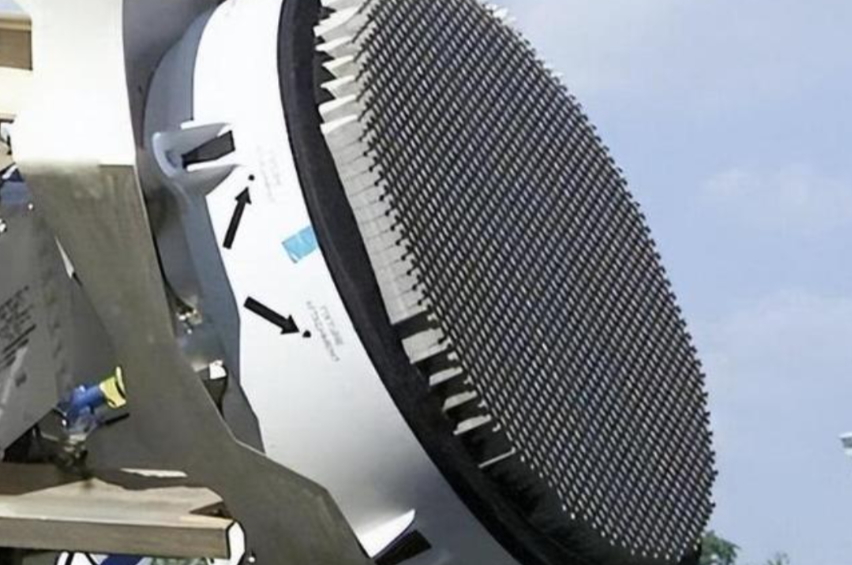

2. 有源相控阵雷达（AESA - Active Electronically Scanned Array）

• 工作原理：每个天线单元（或子阵）后面都直接连接着一个完整的T/R组件（Transmit/Receive Module），包含微型化的固态功率放大器、低噪声放大器、移相器、衰减器等。每个单元都是一个独立的微型雷达。

• 特点：

• 极高可靠性：成千上万个T/R组件同时工作，少数失效对性能影响甚微（优雅降级）。

• 极强抗干扰能力：可以快速跳频，甚至将一部分单元用于干扰对方雷达，实现“静默”探测或电子攻击。

• 多功能性：可同时实现搜索、跟踪、火控、导弹通信、电子对抗等多种功能。

• 低截获概率（LPI）：可采用复杂波形和低功率发射，难以被敌方电子侦察设备发现。

• 更远的探测距离：多个T/R组件功率合成，总功率高。

• 优点：

• 缺点：技术极其复杂，成本高昂，设计和制造难度大。

• 代表性产品：美国F-22战斗机的AN/APG-77雷达、F-35的AN/APG-81雷达、055型驱逐舰的“海之星”雷达、空警-500预警机雷达。

3. 数字波束形成雷达（DBF - Digital Beam Forming）

• 工作原理：这是AESA技术的进一步演进。在AESA中，波束形成通常在模拟域（射频或中频）完成。而在DBF雷达中，每个天线单元或子阵后都直接连接一个数字接收器，将接收到的模拟信号直接转换为数字信号。波束的形成、扫描和赋形全部在数字域通过软件算法完成。

• 特点：

• 终极灵活性：可以同时、实时地形成多个独立且任意指向的波束，分别执行不同任务，效率远超AESA。

• 超高精度和自适应能力：数字处理能力使得雷达能够更精细地分析目标特性，并极致优化抗干扰和杂波抑制算法。

• 缺点：对数字处理芯片（如FPGA、ADC/DAC）的性能要求极高，功耗和数据量巨大，是目前相控阵技术发展的最前沿。

• 应用：主要用于对性能要求极高的地面大型预警雷达、天文射电望远镜（如“中国天眼”FAST）、以及最新一代的战斗机雷达（如美军F-15EX的APG-82(v)1雷达就结合了AESA和DBF技术）。

第二部分：雷达芯片封装工艺

相控阵雷达的核心是T/R组件，而T/R组件的核心是半导体芯片（如GaAs/GaN功率放大器、低噪声放大器、移相器、控制芯片等）。这些高频芯片的封装至关重要，直接影响性能、可靠性、体积和成本。

1. 陶瓷封装

• 描述：采用氧化铝、氮化铝等陶瓷材料作为封装基板。通过厚膜或薄膜工艺在陶瓷上制作精密电路。

• 特点：

• 优点：热膨胀系数与芯片匹配好，导热性好（尤其氮化铝），适合高频高速应用，气密性佳，可靠性高。

• 缺点：成本较高，尺寸和重量相对较大。

• 应用：主要用于高可靠性要求的航空航天、军事领域，以及一些高性能但通道数不多的雷达系统中。

2. 塑料封装

• 描述：采用环氧树脂等塑料材料进行封装。

• 特点：

• 优点：成本极低，适合大规模生产。

• 缺点：气密性差，易受潮气和杂质影响；导热性差；热膨胀系数不匹配可能导致可靠性问题；高频性能较差。

• 应用：主要用于消费电子和汽车雷达（77GHz），通过改进材料和生产工艺也能满足车规级要求。不适用于高性能军用雷达。

3. 晶圆级封装（WLP）

• 描述：在芯片还在晶圆上时就完成封装工序，然后再进行切割。是一种先进的Chip-Scale Packaging（CSP）。

• 特点：

• 优点：封装尺寸几乎等于芯片尺寸，极大减小了体积和重量，电气性能优异（引线极短）。

• 缺点：成本较高，散热能力是挑战。

• 应用：非常适合对尺寸和重量有极端要求的应用，如手机、无人机载雷达、卫星通信载荷等。

4. 多芯片模块（MCM）与系统级封装（SiP）

• 描述：将多个不同的芯片（如PA、LNA、移相器、控制IC等）通过高密度互连技术集成在一个封装基板上，形成一个完整的功能模块或子系统。

• 特点：

• 优点：极大提高集成度，减小系统体积和重量，缩短芯片间互连长度，提升高频性能。SiP是MCM思想的进一步发展，可以集成无源器件、滤波器等。

• 缺点：设计和制造复杂，测试难度大，初期成本高。

• 应用：这是现代AESA雷达T/R组件的主流技术路线。通常采用低温共烧陶瓷（LTCC） 或高温共烧陶瓷（HTCC） 基板来实现高密度三维互连和集成，是缩小T/R模块体积的关键。

5. 异构集成（HI）与芯片let

• 描述：这是最前沿的封装技术。将不同工艺节点、不同材料（如Si、GaAs、GaN）制造的“小芯片”（Chiplet）通过先进互连技术（如硅中介层、微凸块）集成在一个封装内。

• 特点：

• 优点：突破“摩尔定律”瓶颈，实现“最佳工艺干最佳的事”（用GaN做功放，用Si做数字控制），性能、功耗、尺寸达到最优平衡。

• 缺点：技术难度极高，设计复杂，标准尚未统一。

• 应用：未来下一代超高性能、超大规模T/R组件的核心技术，旨在进一步降低成本、减小尺寸、提高性能。

第三部分：不同雷达的市场应用场景分析

总结与分析

1. 技术代际演进：机械扫描 -> PESA -> AESA -> DBF，是一条向着更高性能、更高集成度、更软件化、更智能化发展的清晰路径。

2. 成本与性能的权衡：应用场景的选择根本上是性能、可靠性与成本之间的权衡。军用以极致性能为导向，不惜成本；民用（尤其是汽车）则以成本和可量产性为首要目标。

3. 核心驱动力：半导体技术，尤其是氮化镓（GaN） 射频芯片和先进封装工艺，是推动AESA雷达性能提升、体积缩小、成本下降（从而得以广泛应用）的最核心驱动力。

4. 未来趋势：

• 军事领域：DBF技术将更加普及，与人工智能（AI）结合，实现智能认知雷达（能根据环境自动调整最优工作模式）。

• 民用领域：4D成像雷达（增加高度维信息）将成为L3级以上自动驾驶的关键传感器，其本质也是基于AESA和DBF技术。

• 技术融合：雷达、通信（RadCom）、电子战（EW）等功能将通过软件定义射频系统实现一体化融合，共享硬件平台（尤其是AESA阵面）。

相控阵雷达芯片清洗, 芯片封装前锡膏助焊剂清洗剂介绍：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。
