扇出封装的应用及其核心市场发展情况分析和先进封装清洗剂介绍

一、扇出封装的核心应用领域

1. 智能手机处理器封装
   扇出封装（FOWLP）通过高集成度和低功耗特性，成为智能手机处理器的主流封装技术。例如，台积电的InFO技术被应用于苹果A系列芯片，显著提升运行速度和散热效率。其技术优势包括：

• 多功能模块集成（处理器核心、内存等）；

• 高速数据传输接口与低功耗设计；

• 封装尺寸缩小，提升设备轻薄化。

2. 物联网传感器模块
   物联网设备对小型化、低功耗的需求推动扇出封装在传感器领域的应用。例如，智能家居传感器模块通过扇出封装实现：

• 小型化设计（体积减少30%以上）；

• 低功耗运行（功耗降低20%-30%）；

• 高精度数据采集与抗干扰能力。

3. 数据中心服务器芯片
   高性能计算（HPC）和AI芯片对算力与能效的要求，使扇出封装成为数据中心的关键技术：

• 支持高密度互连与高速数据传输；

• 优化散热性能，降低运维成本；

• 适配2.5D/3D堆叠架构，提升芯片集成度。

4. 5G通信与射频前端
   扇出封装在毫米波天线集成（AiP）中应用广泛，例如：

• 减少信号损耗，提升天线性能；

• 支持多芯片异构集成，满足5G高频需求。

二、核心市场发展现状与趋势

1. 市场规模与增长

• 全球扇出封装市场2023年规模约5000万美元，预计2028年CAGR达18.32%，主要驱动力包括5G普及、AI芯片需求及HPC发展。

• 中国市场增速领先，2025年封装材料市场规模预计突破8.7亿美元，复合增长率21.48%。

2. 区域市场格局

• 亚太地区：占据全球市场主导地位（超60%份额），中国、韩国、中国台湾为主要生产中心，受益于政策支持与产业链完善。

• 北美与欧洲：聚焦高端应用（如量子计算、医疗植入芯片），技术迭代快但产能有限。

3. 技术路线竞争

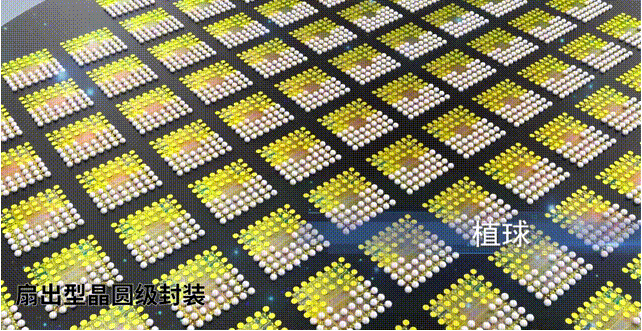

• FOWLP（晶圆级扇出）：技术成熟，占扇出封装市场90%以上，但面临高密度布线（1μm以下）的良率挑战。

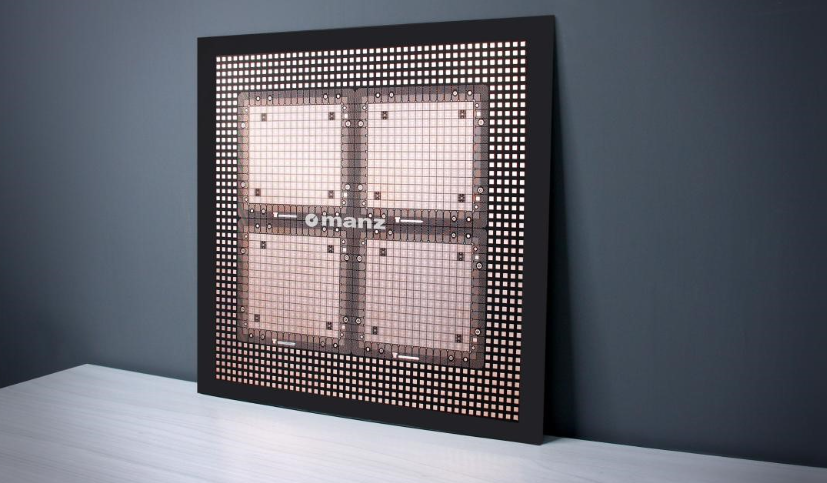

• FOPLP（面板级扇出）：成本更低（材料利用率提升40%），但需解决面板翘曲与均匀性问题，预计2025年小规模量产。

4. 产业链与竞争格局

• 头部企业：台积电（InFO技术）、日月光（FOPLP布局）、江苏长电（面板级封装）占据主导。

• 材料创新：玻璃基板、超导材料（如铌钛合金）及可降解封装材料（PLGA）成为研发重点。

三、未来发展趋势

1. 技术突破方向

• 优化RDL（重布线层）工艺，突破1μm线宽技术瓶颈；

• 推动FOPLP与2.5D/3D封装融合，适配Chiplet架构。

2. 市场机遇

• 新兴应用：自动驾驶传感器、生物医疗芯片等细分领域需求增长；

• 政策驱动：中国“十四五”规划对先进封装的补贴与国产替代政策。

3. 挑战与风险

• 高端设备依赖进口（如ASML曝光机），产业链自主化不足；

• FOPLP良率提升缓慢，量产成本高于预期。

先进封装芯片清洗剂选择：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。
