CSP（芯片级封装）技术的综合分析和芯片封装清洗介绍

以下是关于CSP（芯片级封装）技术的综合分析，结合概念、工艺流程、应用市场及发展趋势，引用权威行业报告和技术文献：

一、CSP概念与核心特点

1. 定义
   CSP（Chip Scale Package）指封装尺寸与裸芯片尺寸之比不超过1.2:1的先进封装技术，其体积仅为传统BGA封装的1/3、TSOP封装的1/6，实现近乎“裸片级”的微型化。

2. 核心优势

• 高集成度：引脚密度显著提升，支持多功能集成；

• 性能优化：短信号路径降低延迟与功耗，散热效率提升20%以上；

• 成本效益：材料精简与晶圆级批量制造降低单颗成本。

二、关键工艺流程

CSP技术路线多元，主流工艺包括：

1. 晶圆级封装（WLP/WLCSP）

• 步骤：晶圆清洗→重布线层（RDL）→凸点下金属化（UBM）→植球→切割测试；

• 特点：直接在晶圆上完成封装，效率高且尺寸最接近裸芯。

2. 基板型CSP

• 引线框架型：铜基板引线键合，塑料封装保护；

• 柔性基板型：适用高I/O逻辑器件，布线灵活性强；

• 刚性基板型：采用BT树脂/陶瓷层压板，用于高可靠性场景。

3. 扇出型封装（Fan-Out WLP）
   通过重构晶圆实现I/O引脚扩展，突破芯片自身面积限制。

三、应用市场分析

1. 市场规模

• 2023年全球CSP LED市场规模达52.94亿元，预计2029年增至135.29亿元（CAGR 16.93%）；

• 中国CSP LED市场2023年规模约120亿元，2025年预计突破180亿元。

2. 核心应用领域

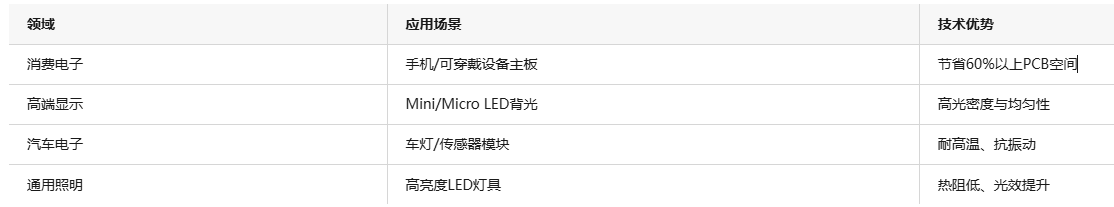

1. 竞争格局

• 国际企业：三星、欧司朗、Lumileds主导高端市场；

• 国内龙头：三安光电（CSP LED份额30%+）、华灿光电、国星光电。

四、发展趋势与挑战

1. 技术革新方向

• 材料升级：氮化镓（GaN）、碳化硅（SiC）提升散热与光效；

• 工艺优化：扇出型封装突破I/O密度瓶颈，2025年渗透率或达30%；

• 3D集成：通过TSV技术实现多层堆叠，满足AI/高性能计算需求。

2. 市场驱动因素

• 政策支持：中国半导体产业扶持政策加速国产替代；

• 需求增长：Mini LED背光、AR/VR设备拉动CSP LED需求；

• 数字化生产：智能制造降低良率波动，成本竞争力提升。

3. 行业挑战

• 技术壁垒：微凸点加工、薄晶圆处理难度高；

• 成本压力：高端材料依赖进口，中小企业生存承压；

• 标准缺失：封装接口与测试规范尚未统一。

结论

CSP技术将持续向超微型化、多功能集成及低成本化演进，在消费电子与汽车智能化浪潮中占据核心地位。企业需聚焦材料创新与数字化生产，以应对技术迭代与市场竞争的双重挑战。

芯片清洗剂选择：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。
